核心结论：8层二阶HDI盲埋孔板打样比同层通孔板贵1.7~2.1倍，材料费占比反而只有12~18%（普通板20~30%），真正的成本大头是激光钻孔+多次压合+脉冲电镀三道工序（合计占40~55%），加上NRE工程费在5片打样时摊到单片占比可达30~50%，到500片量产摊薄到5%以下；2026年8月底覆铜板年内第七轮涨价、累涨超100%，9月松下、南亚再涨20~30%，直接推升HDI板的材料端成本5~15%。
- 成本结构：钻孔+压合占40~55%，材料12~18%，NRE打样摊30~50%
- 阶数溢价：1阶→2阶大约翻1.5~2倍，2阶→3阶再翻1.4~1.7倍
- 量级价差：5片打样到500片量产，单片降幅可达60~70%

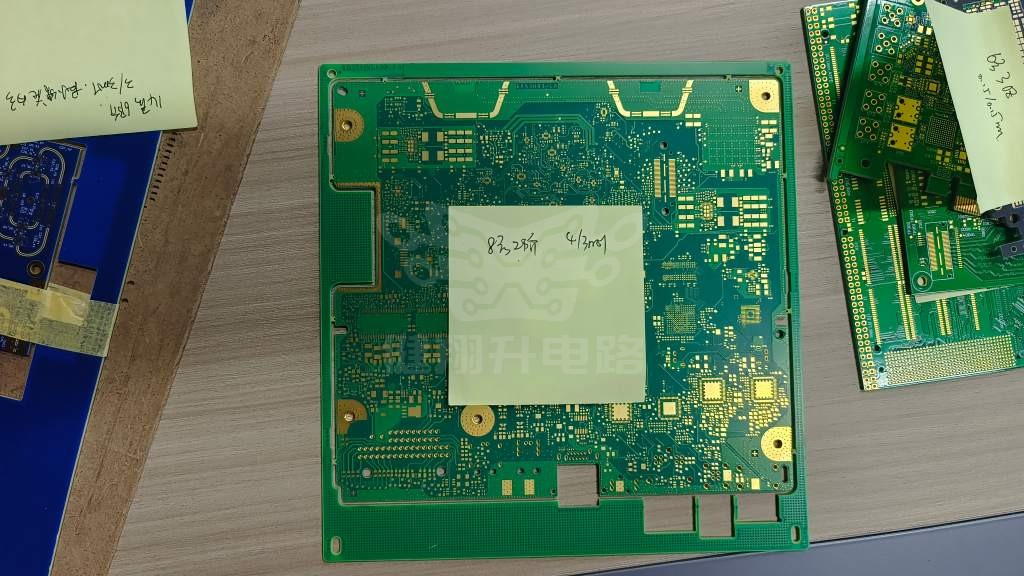

一块8层二阶HDI盲埋孔板打样，为什么是这个价
把8层二阶HDI盲埋孔板的报价单拆成5个成本项：芯板/半固化片/铜箔/油墨+沉金的材料、激光钻孔与机械钻孔、多次序压合、电镀与LDI曝光、检测与NRE。前两项是大头，加起来占60~70%。
说白了，HDI贵不是因为板子更"高级"，而是因为它在同一块板上叠加了机械通孔+激光盲孔+埋孔+多次压合的整套工艺。每多一次激光钻孔+压合循环，就多出一道对位、曝光、电镀、烘烤的工序，设备和工时成本是按工序走的，不是按面积走的。这就是为什么同样8层，盲埋孔比纯通孔贵接近两倍。
今年还有一个变量要纳入成本基线：8月28日建滔积层板下发年内第七份涨价函，FR-4覆铜板统一再涨10%，3月以来按复利计算累涨超100%；9月1日起松下部分CCL涨30%、南亚塑胶涨20~25%。我们实际做HDI用的S1000-2M TG180、IT-180A、台耀TU-872SLK这些中Tg/高Tg板材，跟涨幅度基本同步。
所以看HDI板报价，先别盯着单片数字，把它拆成"工序驱动"和"材料驱动"两条线，才能判断水分在哪。
材料成本：HDI板材料占比反而比普通板更低
反直觉的事实：HDI盲埋孔板的材料成本占比只有12~18%，而普通通孔板是20~30%。原因不是材料便宜，而是激光钻孔+多次压合的工序把总成本拉大了，把材料占比挤下去了。但材料单张的绝对值，可能比通孔板贵30~80%。
材料端按构成分四块：芯板、半固化片（PP）、铜箔、表面处理（沉金/镍钯金/OSP）。
- 芯板（占材料端40~50%）：HDI一阶通常用2张芯板做内层，二阶用3张，每多一阶多一张芯板。普通8层用4张芯板，但HDI 8层2阶实际芯板+激光介质层总用材量增加15~25%，叠加上中高Tg料（S1000-2M TG180、IT-180A）单价比普通FR4贵30~50%，芯板总成本反而可能涨50~80%。
- 半固化片/粘结片（占材料端15~20%）：每次压合都消耗PP片，阶数直接决定PP消耗。7628主流型号电子布本轮年累涨70%以上，PP涨10~20%，二阶HDI比一阶多一轮压合就多一套PP成本。
- 铜箔（占材料端10~15%）：HVLP高频铜箔涨价更猛（东吴测算2026年AI服务器专用HVLP需求+260%），混压板（FR4+罗杰斯/松下MEGTRON）的高端铜箔成本是普通铜箔的3~5倍。
- 沉金/镍钯金等表面处理（占材料端20~30%）：沉金单价受金价波动+镍钯金工艺影响，HDI板的BGA pad小、密度高，单位面积镀层覆盖要求更精细，单板镀金量比通孔板多10~25%。
设计阶段有一个常被忽略的省成本动作：能用一阶解决的不要上二阶，能用FR4解决的不要上高频混压。每一档"看上去差不多"的提升，都会在材料端把单价拉10~30%。
8月底覆铜板100%涨幅后，HDI板的材料端成本在2026年9月再上一个台阶，单张材料报价比2025年底贵20~40%是行业普遍现象。
工序成本：激光钻孔和多次压合才是HDI的吞金兽
HDI盲埋孔板的工序成本占总报价40~55%，而普通通孔板才15~25%。也就是说，打样报价单上超过一半的钱，是花在"让激光机、对位机、压机、电镀线跑起来"上面。
工序按"每多一阶多一道"的逻辑排：
| 工序 | 通孔板占成本比 | 8层2阶HDI占成本比 | 为什么贵 |
|---|---|---|---|
| 机械钻孔 | 5~10% | 8~12% | 通孔仍占主，但HDI也有过孔 |
| 激光钻孔 | 0%（不涉及） | 15~20% | 一阶1次+二阶1次+三阶再+1次，设备折旧+工时 |
| 压合 | 10~15% | 18~25% | 二阶HDI压合3~4次，每次升温降温+对位 |
| 电镀/化学镀 | 8~12% | 10~15% | 埋孔+盲孔孔壁电镀，脉冲电镀线工时 |
| LDI曝光+丝印 | 10~15% | 8~12% | 3/3mil线宽线距需LDI，普通网版撑不住 |
几个实操层面的细节：
- 激光钻孔：我们做过统计，10000个激光孔是HDI板报价的一个分水岭。低于这个量，按"程序启动费"一口价收；高于这个量，激光机连续作业按孔数阶梯计费。盲目堆BGA的微孔，单位成本会被激光机台时吃掉。
- 多次压合：每多一阶多一次压合，升温降温+对位+抽真空，单次压合要4~6小时。一阶HDI 1次压合、二阶3次（芯板压+两次介质层）、三阶再+1次。压机机台是稀缺资源，繁忙时段机时费可能上调。
- 叠构设计：错位（staggered）盲孔比堆叠（stacked）盲孔省掉一道填孔+磨平+再电镀的工序，同等电气性能下单板成本省15~25%。
判断HDI报价有没有水分，看激光孔数+压合次数+是否错位叠构，这三条就能把60%以上的虚报筛掉。
测试与隐性成本：NRE工程费才是打样"贵"的最大幻觉
5片打样和100片量产用的是同一台激光钻孔、同一台压机、同一批飞针测试，但5片打样的单片报价可能是100片的2.5~3.5倍。差距全部来自NRE（非重复性工程费）摊销。
HDI盲埋孔板的NRE主要有五项：
- 叠构设计+阻抗建模：HDI板需要按阶数、层数、信号完整性要求做叠构仿真，单板报价中占NRE的20~30%。
- 激光钻孔程序：每阶的激光路径/能量/孔径参数都不同，程序生成按阶数计费，1阶1次+2阶再1次+任意阶复杂程序2~3倍。
- 菲林（光绘）：HDI每张芯板+介质层都需独立菲林，二阶HDI比一阶多2~3套菲林成本。
- 测试架/治具：若涉及特殊封装（QFN/BGA密集阵列），可能需要针床治具或飞针特殊程序。
- 工程支持+DFM审图：复杂盲埋孔的DFM人工审图工时是通孔板的1.5~2倍。
NRE的可怕之处在于它一次性发生、几乎不随数量变动。5片打样时，NRE摊到单片可能占总价30~50%；到100片降到8~15%；到500片只剩3~5%。
隐性成本还有一个常被忽略的：报废+返工。HDI板首件报废率比通孔板高3~8个百分点（行业典型水平，参考IPC-6012及主流PCB厂良率统计），主要发生在第二次激光钻孔后才发现前工序异常的情况。设计阶段规避良率损失的隐性成本，在打样时一般不会出现在报价单上，但会被厂商提前"打补丁"加到NRE里。
所以下单前问清楚"这个报价里NRE占多少"比问"单片多少钱"更实用。
不同量级的单价差异：打样、小批量、量产的3档梯度
以8层二阶HDI盲埋孔板（FR4材质、3/3mil、激光盲孔0.10mm、沉金）为例，行业三档量级的单片报价梯度大致如下（具体以厂商最新报价为准，2026年9月为基准）：
| 量级 | 相对单价倍数 | NRE摊到单片占比 | 主成本驱动 |
|---|---|---|---|
| 5~10片（研发打样） | 基线1.0x | 30~50% | NRE+机时起步费 |
| 25~50片（验证小批） | 0.55~0.70x | 10~20% | NRE+材料起步价 |
| 100~200片（试产） | 0.40~0.55x | 5~10% | 材料+机时效率 |
| 500~1000片（量产） | 0.30~0.40x | 3~5% | 材料批量价+良率 |
| 2000片以上（规模化） | 0.25~0.32x | 2~3% | 专用夹具+采购价 |
注意几个特殊情况：
- 复单效应：同一份Gerber在原厂复单时NRE几乎全部免除，单片价格可再降10~18%（工具保留期12~24个月）。
- 混压溢价：若涉及高频混压（FR4+罗杰斯/松下MEGTRON），同量级单价上浮30~50%；松下MEGTRON 9月涨幅最高30%，直接推升混压板成本。
- 异形结构溢价：埋铜块、控深孔、阶梯槽等异形结构按工艺复杂度叠加，单板价格上浮20~40%不等。
当供应商告诉你"打样贵是因为量小"时，本质是NRE摊销的"会计语言"——5片到100片那2倍多价差里，70%以上是固定成本摊薄的问题，不是材料或工艺贵。
健翔升成本控制与透明报价能力
| 项目 | 健翔升能力 |
|---|---|
| HDI阶数覆盖 | 一阶到任意阶（七阶任意层互联已量产，参考16层七阶任意阶实例） |
| 最小激光孔径 | 0.10mm（参考值，以量产工艺窗口为准） |
| 最小线宽/线距 | 0.075/0.08mm（10层四阶HDI实例），3/3mil通用 |
| 叠构能力 | 2+4+2、1+N+1、任意层ELIC错位/堆叠双方案 |
| 材料库 | S1000-2M TG180、EMC EM-285、台耀TU-872SLK、IT-180A等中高Tg/低Df常备 |
| 表面处理 | 沉金、镍钯金、沉镍金、OSP、沉银全套 |
| 报价透明机制 | 分项报价（材料/工程费/激光/压合/电镀/测试/表面处理），可对照工艺BOM核对 |
| 良率管控 | 首件金相切片+飞针+AOI+阻抗四道检测，量产良率比行业典型高3~5个百分点 |
总结
8层HDI盲埋孔板打样贵在哪？贵在激光钻孔+多次压合+脉冲电镀三道工序合计吃掉40~55%，贵在5片打样时NRE一次性摊到30~50%，贵在2026年下半年覆铜板持续涨价把材料端再抬一档。判断一份HDI报价是不是合理，看三个数就够：激光孔数×单孔工时费、压合次数×机时费、NRE总额与数量摊薄曲线。这三块搞清楚，单片价格只是公式的输出项。
实操建议：先按一阶HDI做能跑通的设计验证；同Gerber同叠构在原厂做复单压成本；高频混压不必要不上；覆铜板涨价期提前1~2周锁价签单。这四条加上分项透明的报价，基本能把盲埋孔HDI的打样成本控制住。
常见问题
Q1：一阶、二阶、三阶HDI板的价格梯度大概多少？
以8层FR4、3/3mil、沉金为基准，一阶约为普通8层通孔板的1.5~2倍，二阶再翻1.5~2倍，三阶再翻1.4~1.7倍。具体数值与材料、孔数、是否填孔相关，需以厂商分项报价为准。
Q2：覆铜板涨价对HDI打样报价影响多大？
2026年8月底建滔FR-4累涨超100%、9月松下部分CCL再涨30%，HDI板材料端成本承压5~15%。但因HDI工序占比大，材料涨幅向终端单片价格的传导通常被部分吸收，实际终端涨幅3~8%居多。
Q3：错位（staggered）和堆叠（stacked）盲孔的成本差在哪？
堆叠盲孔每对需要电镀填孔+磨平+再电镀，单对孔工艺成本高15~25%。错位设计省去填孔与磨平两道，单板成本可降10~18%，电气性能对中低速信号影响可忽略。
Q4：复单NRE全免是真的吗？
原厂同Gerber同叠构的复单，叠构/阻抗/激光/菲林/测试架5项NRE基本可全免或大幅减免，但若更换材料、修改阻抗或调整叠构，会触发新NRE。建议在第一次打样时就把叠构和材料确定下来。
Q5：怎么判断一份HDI报价有没有虚报？
要求分项报价，对照激光孔数、压合次数、表面处理、材料型号四项的工艺合理性，5片打样NRE占比超过50%且未说明明细的项目，建议多家比价。
Q6：HDI板在AI服务器、新能源车规等热门方向，2026年下半年打样还值不值得做？
值得。AI服务器/800G光模块/车载域控等场景的HDI需求是结构性增长，订单锁到2027年。但打样阶段建议锁价、锁产能，材料端波动大时把NRE谈细比单片价更重要。
