IPC-4552B沉金标准解读:金厚0.05-0.10μm怎么判?黑垫Level 3怎么拒收?金价暴涨期如何按需镀金
发布时间:2026-09-02 09:23:30
沉金(ENIG)是当前高可靠性PCB用量最大的表面处理工艺,2026年金价暴涨背景下,"金厚镀多少"从工艺问题变成了成本问题。IPC-4552B(2021年4月发布)是沉金镀层的性能规范,核心条款四条:①镍厚3~6μm(刚性板),镍层是阻档层不是装饰层 ②金厚0.05~0.10μm,x̄-3σ≥0.04μm且x̄+3σ≤0.10μm——金厚超上限反而有害(金脆+加速镍腐蚀) ③镍层磷含量7~11wt%,磷含量决定镍层抗腐蚀能力,是黑盘的化学根源 ④镍腐蚀分级Level 0~3+Product Rating判定体系,黑垫(黑盘)的量化拒收标准。验证手段:XRF测厚(测量能力Cg≥1.33)+1000X金相腐蚀评估+J-STD-003可焊性测试。本文按"条文→注释→工程意义"逐条解读,并给出金价暴涨期按标准"按需镀金"的降本路径。
IPC-4552B沉金标准关键条款示意图:左侧ENIG镀层剖面结构图(铜焊盘→化学镍层3-6μm含磷7-11%→浸金层0.05-0.10μm),中部金相显微镜下的镍腐蚀Level 0-3分级对比图,右侧XRF测厚仪测量数据面板显示镍厚金厚数值,配IPC-4552B标准条款标注

IPC-4552是什么标准?B版相对A版改了什么

IPC-4552的全称是《Specification for Electroless Nickel/Immersion Gold (ENIG) Plating for Printed Boards》(印制板化学镍/浸金镀层规范),由IPC电镀工艺委员会(4-14 subgroup)制定,2002年首次发布。它解决的是ENIG行业最难缠的老问题——黑垫(Black Pad,俗称"黑盘"):沉金过程中镍层被过度腐蚀,焊盘与焊料之间形成富磷脆性界面,焊点在机械应力下直接剥离。黑垫在出货外观检验中几乎看不出来,到SMT贴装甚至客户端服役期才爆发的"延迟性失效",行业只能靠标准化的厚度控制+腐蚀分级+统计过程管控来预防。

现行版本是IPC-4552B(2021年4月发布),相对4552A(2017)做了三处关键升级:

对比项 IPC-4552A(2017) IPC-4552B(2021)
金厚判定 0.05μm @ -4σ(固定下限) x̄-3σ ≥ 0.04μm 且 x̄+3σ ≤ 0.10μm(统计控制)
镍腐蚀评估 定性描述 定量分级Level 0~3 + Product Rating判定体系
XRF测量能力 未强制 明确Type 1量具R&R,测量能力Cg≥1.33

B版最重要的一处改动是Product Rating(产品评级):A版的问题是——在1000倍显微镜下找到1个Level 3缺陷就能拒收整批,这在对分/process波动场景下过于严苛;B版改为"统计多个位置的腐蚀频率再判定",让拒收标准从"一票否决"变成"基于分布的科学判定"。所以采购在下单文件里引用标准时,务必写明IPC-4552B——一字之差,判定规则完全不同。

厚度条款解读:镍3~6μm、金0.05~0.10μm、磷7~11wt%

厚度条款是IPC-4552B的主体,三个参数各有明确的工程边界。逐条看"条文→注释→工程意义":

条文:化学镍层厚度应为3~6μm(118~236μin),按平均值±4σ控制(刚性板);挠性板可放宽至最低1.27μm。浸金层厚度应满足x̄-3σ≥0.04μm且x̄+3σ≤0.10μm。镍沉积层磷含量应控制在7~11wt%区间。

注释:镍厚是"阻档层"——挡住铜向焊料扩散,太薄(<3μm)挡不住铜迁移、焊接后界面劣化,太厚(>6μm)镍层内应力增大且徒增成本。金厚是"保护层"——只要保证镍层在存储期内不氧化即可,金在焊接瞬间会完全溶入焊料形成AuSn₄金属间化合物。磷含量是"化学稳定器"——磷含量高的镍层呈非晶态结构,抗浸金槽液腐蚀能力更强。金厚测量需在1.5mm×1.5mm或等效面积的焊盘/测试图形上用XRF进行,测的位置不对,数据就没有可比性。

工程意义:这三条参数直接对应三种现场失效——镍薄=高温存储后可焊性下降;金薄=镍层氧化发黑、焊盘不润湿;金厚超标=金脆(Gold Embrittlement)+加速镍腐蚀。第三点最反直觉也最值钱:浸金是置换反应,金镀得越厚,镍被置换腐蚀得越多,黑垫风险越高——所以金厚不是"多多益善",标准把上限压在0.10μm正是这个原因。2026年金价突破历史高位(ENIG表面处理成本同比上涨87%~108%),把金厚从"习惯性多镀"拉回标准窗口,一年节省的金盐成本非常可观——按标准镀金本身就是最大的降本动作

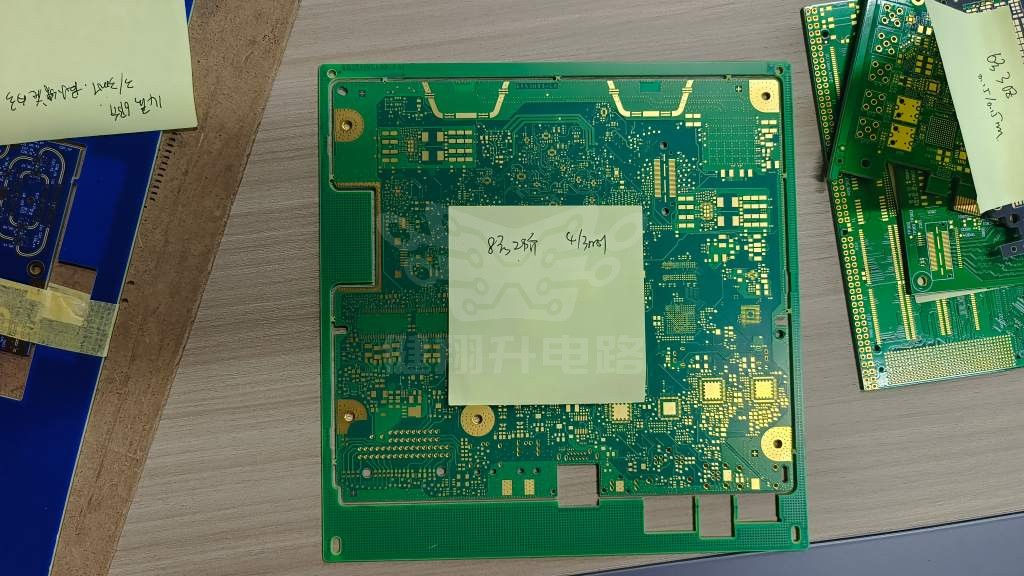

8层2阶HDI沉金PCB实物图:3mil精细线路+沉金焊盘金黄均匀,密集BGA焊盘表面平整,体现精细间距下沉金镀层厚度均匀性控制能力

镍腐蚀条款解读:Level 0~3分级与Product Rating判定门槛

镍腐蚀(黑垫)判定是IPC-4552B相对A版最大的增量内容,也是"黑盘能不能拒收"的唯一量化依据。

条文:腐蚀评估需先用标准方法(氰化物基或碘基退金液)退除金层,露出镍表面;先在200X放大倍率下初筛可见缺陷位置,再在1000X下对选定位置评估。缺陷按形态分为Spike(针状)、Spreader(扩散状)、Black Band(黑带)三类,腐蚀程度分Level 0~3四级。Product Rating基于7个PTH位置或5个SMT焊盘位置的腐蚀分布计算。

注释:四级腐蚀的判定门槛——Level 0:无可见腐蚀;Level 1:轻微腐蚀,可接受;Level 2:中度腐蚀,需追加焊点验证(润湿平衡测试或IMC界面检查);Level 3:重度腐蚀(黑带/超活泼腐蚀形态),拒收。Product Rating的计算逻辑:所有位置均为Level 0 → Rating 0(通过);≥60%位置为Level 0或1 → Rating 1(通过);其他分布 → Rating 2(必须通过可焊性测试才能放行);超过40%位置达到Level 3 → Rating 3(整批拒收)。

工程意义:这套分级把"黑盘"从扯皮问题变成可判定的工程问题。采购验收时可以要求供应商提供Product Rating评级记录——不是一句"无黑盘"的口头承诺,而是7个位置/5个焊盘的分级明细。反过来对板厂,要把Rating 1作为常态管控目标,就要从源头控制:镍槽磷含量按季度用EDS或XRF(IPC-TM-650 2.3.44方法)检测、浸金槽停留时间和温度严格管控、镍槽在全MTO(槽液寿命)周期内建立腐蚀基线并持续监控——这些都是4552B明文要求的SPC动作,Class 3高可靠性产品(军工/医疗/车规)强制执行。

验证条款解读:XRF测厚Cg≥1.33、可焊性测试与12个月存储期

标准里一半的篇幅在讲"怎么测"——因为没有可信的测量,厚度和腐蚀条款全部落空。

条文:镀层厚度测量采用XRF(X射线荧光),需使用0.3~0.6mm机械准直器或复毛细管光学系统,测量时间需保证量具能力指数Cg≥1.33;若Cg不足,应使用Guard Band(保护带)法或增加测量次数(n=[2/Cg]²)。可焊性测试按J-STD-003 Category B执行,B版新增了润湿平衡测试的具体指标。包装与存储遵循IPC-1601,默认货架期12个月,超期需重新验证可焊性。

注释:Cg≥1.33的含义是"测量系统的变异必须远小于公差带"——金厚公差带只有0.05μm级别,XRF设备如果准直器过大、测量时间过短,数据本身就不可信。Guard Band法是当测量能力不足时,把验收限内缩一段"安全余量"来补偿测量误差;增加测量次数是用统计手段稀释随机误差。可焊性测试是Rating 2批次的"补考"——润湿平衡测试测的是焊料在焊盘上的润湿力和润湿时间,直接反映真实焊接表现。

工程意义:核对供应商的XRF报告时有三个实操要点:①看测点是实板焊盘还是测试Coupon——Coupon孤立流镀密度与实板不同,容易造成虚假合格;②看准直器规格与测量时间是否支撑Cg≥1.33;③看数据是否给出均值和σ(有没有做统计控制),只给单点值的报告不具备4552B符合性。存储期条款对采购同样关键:沉金板库存超过12个月未投产的,投产前应重新做可焊性验证,否则流到SMT线就是批量虚焊风险。

14层6阶高阶HDI沉金PCB实物图:1.80mm板厚+3mil精细线路+高阶盲埋孔堆叠结构,沉金焊盘与过孔环金面均匀完整,体现高阶HDI板的沉金工艺质量一致性

金价暴涨期的合规降本:按IPC-4552"按需镀金"三条路径

2026年PCB行业的表面处理成本结构被金价彻底改写:国际金价自2025年基准位上涨超过115%,ENIG的核心原料金盐价格接近翻倍,行业数据显示标准双面板的ENIG表面处理成本同比上涨87%~108%,每平方米成品板新增显著的金价成本。覆铜板侧同步承压——8月28日建滔积层板发出年内第七份调价函(FR-4统一涨10%、7628以下薄布PP涨20%),南亚塑胶9月1日起CCL及半固化片再涨20%~25%。材料端全面涨价的背景下,表面处理是少数在设计阶段就能主动优化、且不牺牲可靠性的成本杠杆。按IPC-4552的框架,合规降本有三条路径:

① 金厚回归标准窗口。很多早年设计的板卡"习惯性"指定厚金(比如0.15μm以上),实际标准窗口0.05~0.10μm已覆盖绝大多数焊接场景(含多次回流)。金厚每下调0.05μm,金盐用量近乎线性下降——按标准上限以下镀金,是零风险的直接降本。 Amendmen 1还允许特殊应用降到0.04μm下限(前提是XRF测量能力到位+缩短存储期),但需AABUS(供需双方书面约定)。

② 选择性表面处理(混镀工艺)。BGA区、细间距焊盘、金手指用ENIG/电镀硬金,其余大面焊盘用OSP或无铅喷锡——行业测算混合方案可降低表面处理总成本15%~20%。电镀硬金的用金量是浸金的10倍量级,只应该出现在真正需要插拔耐磨的边缘连接器位置,绝不能整板使用。

③ 按场景重新匹配表面处理类型。单次回流、成本敏感的消费/工业板,OSP和无铅喷锡仍是优选;细间距、BGA密集、平整度要求高、多次回流、长期存储的板才需要ENIG;金线绑定、共晶工艺需求才上ENEPIG。健翔升覆盖喷锡(HASL)、OSP、沉金(ENIG)、沉锡、沉银、电镀镍金/电镀金全工艺谱系,可按可靠性等级和预算做DFM级匹配建议——表面处理选型评审应放在下单前,而不是拿到报价单才发现多付了不该付的金价。

FAQ:IPC-4552与沉金工艺 6个高频疑问

Q1:IPC-4552A和4552B有什么区别?下单该写哪一版?核心区别三点:金厚从固定下限改为统计控制(x̄-3σ≥0.04μm且x̄+3σ≤0.10μm)、镍腐蚀从定性描述改为Level 0~3定量分级+Product Rating判定、XRF测量能力强制Cg≥1.33。新设计下单一律写IPC-4552B——A版的"单个Level 3即拒收"规则已被Product Rating体系取代,判定逻辑完全不同。

Q2:金厚是不是越厚越好?镀厚一点更保险?恰恰相反。金厚超0.10μm有两重风险:①金脆——金在焊接时溶入焊料形成AuSn₄脆性金属间化合物,金浓度超标后焊点机械强度下降;②加速镍腐蚀——浸金是置换反应,金镀得越厚镍被腐蚀得越多,黑垫风险越高。标准把金厚上限压在0.10μm正是防这两条。2026年金价暴涨后,"多镀金"还叠加了纯金盐成本浪费——按标准窗口镀金就是最优解。

Q3:黑垫(黑盘)Level 3怎么判定?验收时该向板厂要什么记录?Level 3的判定流程:先退金露出镍面,200X初筛后1000X评估,出现黑带(Black Band)或重度超活泼腐蚀形态即Level 3。整批判定看Product Rating:7个PTH位置或5个SMT焊盘中超过40%达到Level 3 → Rating 3整批拒收;60%以上位置为Level 0/1 → 直接通过;其余情况必须补做可焊性测试。验收时应要求供应商提供Product Rating评级明细+金相照片,而不是"无黑盘"的口头结论。

Q4:XRF测厚报告怎么核对才不算白看?三个要点:①测点必须是实板焊盘而非只测Coupon——Coupon的镀层分布与实板不同,容易造成虚假合格;②报告应注明准直器规格(0.3~0.6mm)与测量时间,测量能力需支撑Cg≥1.33;③数据应给出均值与σ(统计控制),只报单点值的报告不符合4552B要求。批量订单建议要求提供每批次XRF原始数据+镀槽分析记录,关键项目可追加第三方复测。

Q5:镍层磷含量为什么重要?中磷和高磷怎么选?磷含量决定镍层的晶体结构与抗腐蚀能力:磷含量高,镍层呈非晶态,抗浸金槽液腐蚀能力更强,黑垫风险低;但磷过高又会影响可焊性与镍层导电性。IPC-4552B把磷含量窗口定在7~11wt%(中磷5~10wt%、高磷>10wt%的分类下,推荐靠7~11%的"可靠性甜区")。板厂需按季度用EDS或XRF(IPC-TM-650 2.3.44方法)检测磷含量,并在镍槽全MTO寿命周期内监控——这也是采购考察板厂ENIG工艺稳定性的一个硬指标。

Q6:沉金板的存储期有什么规定?库存超12个月怎么办?IPC-4552B引用IPC-1601包装存储规范,沉金板默认货架期12个月(前提是真空包装+干燥存储+温湿度受控)。超期板的处理:投产前按J-STD-003重新做可焊性验证(润湿平衡或浸锡试验),通过方可上线;未验证直接投产,镍层氧化或界面劣化会导致批量虚焊。另外金厚偏薄(接近0.04μm下限)的板存储期应进一步缩短——金薄意味着镍层保护余量小,这也是标准要求薄金板AABUS书面约定的原因之一。

总结:把IPC-4552B变成采购和板厂共同的验收语言

IPC-4552B的价值在于把沉金质量从"凭经验、看运气"变成"有条款、有数据、可判定":厚度条款(镍3~6μm、金0.05~0.10μm、磷7~11wt%)给出参数窗口,腐蚀分级条款(Level 0~3+Product Rating)给出黑垫的量化拒收门槛,验证条款(XRF Cg≥1.33+可焊性测试+12个月存储期)给出数据可信度的保障。对采购,下单注明IPC-4552B并要求XRF统计报告与Product Rating记录,就把黑垫风险前置到了收货环节;对板厂,按标准建立镍槽MTO周期腐蚀基线、磷含量季度检测、浸金槽液管控的SPC体系,是ENIG良率与成本控制的根本。2026年金价高位运行的行情下,按标准窗口镀金+选择性混镀+按场景匹配工艺类型,是设计端最直接的降本动作。健翔升按IPC-4552B执行沉金工艺管控,XRF测厚+金相切片+可焊性验证全流程数据存档,支持客户按批次调取验收记录。

项目 健翔升能力
表面处理类型 沉金ENIG/沉锡/沉银/OSP/喷锡HASL/电镀镍金/电镀金,全工艺谱系按需匹配
沉金执行标准 IPC-4552B:镍厚3~6μm、金厚0.05~0.10μm(x̄-3σ≥0.04μm统计控制)
金厚可选档位 1μ"/2μ"/3μ"多档(FPC默认含沉金1μ"、IC载板含沉金2μ",按AABUS可定制)
磷含量管控 7~11wt%窗口控制,EDS/XRF按季度检测(IPC-TM-650 2.3.44方法)
镍腐蚀管控 退金+1000X金相评估Level 0~3分级,Product Rating评级记录按批次存档
测厚设备 XRF测厚仪(实板焊盘测量,非仅Coupon),数据含均值与σ统计
可焊性验证 按J-STD-003执行,超存储期板重新验证后放行,100%全测出货
金相切片 镍厚/金厚/IMC界面切片分析,报告存档可追溯,支持客户调取
适用板类 1-64层FR4高多层/高阶HDI/FPC软板/刚挠结合/高频高速/IC载板/金属基板
认证体系 ISO 9001/IATF 16949/ISO 13485/GJB 9001C/UL/RoHS
降本支持 金厚按标准窗口优化+选择性混镀方案+表面处理选型DFM评审(下单前完成)
产能与基地 深圳/南京/珠海三大基地,打样1片起,20年PCB专业经验
