摘要：选高速PCB厂家不是在挑"能做多少层板"——核心看四项：低损耗板材（Df≤0.005@10 GHz）的备货和加工经验、背钻（Back Drilling）的Stub控制能力（≤0.15 mm）、差分阻抗批量一致性（±5~7%）、以及SI仿真和DFM评审的前端工程能力。层数只是入场券，工艺细节才是分水岭。本文从高速PCB的材料选择（松下MEGTRON/Rogers/生益S系列）、信号完整性设计要点、背钻与阻抗制造工艺、五个行业实际案例到供应商选型五筛法，拆解112 Gbps+高速PCB的真正决策逻辑，附8个工程师FAQ。

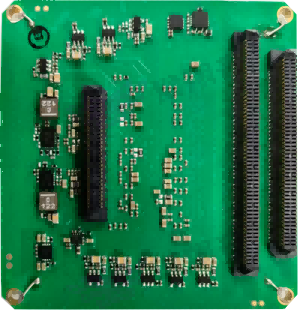

一、什么是高速PCB？和普通PCB的根本区别在哪

判断一块板子是不是"高速板"有三个实用标准：

• 信号速率 ≥ 1 Gbps（如PCIe 3.0/4.0/5.0、USB 3.x、SATA 6G、HDMI 2.1）：到这个量级，FR4的介质损耗（Df≈0.015~0.020）就已经开始吃掉信号的眼图裕量了，需要用低损耗材料来续命；
• 上升沿时间 ≤ 200 ps：即便总线时钟不高，边沿陡峭的高频分量也能让一块"看起来不快"的板子在制造上按高速板来对待——PCB走线长度超过上升沿空间延伸的1/6就必须当传输线处理；
• 走线长度 ≥ 信号波长的1/10：112 Gbps PAM4信号的奈奎斯特频率是28 GHz，在FR4中的波长约6 mm——走线超过0.6 mm就得考虑传输线效应，而实际PCB上随便一根走线都是几十毫米。

高速PCB和常规FR4高多层PCB的本质区别在材料体系，不在层数。常规板用FR4（Dk≈4.2~4.5、Df≈0.015~0.020），高速板用低损耗板材（Dk≈3.2~3.8、Df≈0.002~0.005）。Df从0.02降到0.004看似只是小数点后两位，实际对应的是：112 Gbps信号在30 cm走线上插入损耗从-45 dB降到-18 dB——前者信号已经死了，后者还有裕量。差了这个数量级，靠布线技巧是补不回来的。

→ 高速PCB不是"高级版普通PCB"，它的核心命题是"如何在特定频率下把信号损耗控制在预算范围内"——材料、结构、工艺三者同时服务于这个目标。

二、高速PCB的五大核心特点

2.1 低损耗材料：Df是硬通货，Dk是第二指标

高速PCB选材料的核心看两个参数：Df（介电损耗因子）决定信号在介质中的能量衰减速度——Df从0.02降到0.004，同等频率和长度下损耗能差3~5倍；Dk（介电常数）的稳定性和频变特性决定阻抗一致性和信号传播延迟——Dk随频率变化越大，宽带信号的眼图抖动越严重。常规FR4的Dk随10 GHz频点漂移可能达到0.3~0.5，而Rogers 4350B的Dk变化不到0.05——这个差距对应的是多Gbps高速通道上眼图张开度的好坏。主流高速材料谱系大致是：中低速（1~10 Gbps）用生益S1000-2M、TUC TU-872SLK（Df≈0.008~0.010）；中高速（10~28 Gbps）用松下MEGTRON 4/6、Isola I-Tera MT40（Df≈0.003~0.006）；超高速（56~112 Gbps）用松下MEGTRON 7/8、Rogers 3000系列（Df≤0.002）。

2.2 阻抗控制：±10%是合格，±5%是竞争力

高速信号的阻抗控制不是"调个公式算出来就行"——PCB制造过程中至少有五个变量在同时影响阻抗：线宽精度（蚀刻侧蚀ΔW）、介质厚度（PP压合压缩率ΔH）、铜厚（电镀均匀性ΔT）、Dk的实际值（来料批次差异）、以及阻焊油墨的覆盖影响。这五个变量的公差带叠加之后，阻抗波动范围就是你的真实能力。普通工厂（单端50 Ω±10%、差分100 Ω±10%）和高速工厂（单端±7%、差分±5%~7%）的差异不在设备品牌——在有没有每一批料都做Coupon测试条、有没有TDR在线监测、有没有把阻抗数据反馈回蚀刻补偿参数的闭环机制。

2.3 背钻（Back Drilling）：Stub多留1 mil，眼图就少一分

任何通孔都有一个"没用到的尾巴"——信号从顶层走到内层L3，L3到L8这段孔壁铜就是一个Stub（开路短截线）。这个Stub在高频下会变成一个串联谐振器，产生强烈的反射和驻波。10 Gbps信号还能容忍0.3~0.5 mm的Stub，但到了28 Gbps，Stub超过0.15 mm反射就开始吃眼图裕量；到56 Gbps（112 Gbps PAM4），Stub必须控制在0.1 mm以内。背钻就是用比孔径大0.1~0.15 mm的钻头，从背面把多余的孔壁铜钻掉。难点在两个：一是深度控制——钻浅了Stub没清干净，钻深了伤到目标层；二是残留长度测量——每批次必须切片验证。

2.4 层叠结构设计：对称是基本功，参考层才是灵魂

高速PCB的层叠（Stackup）不是"把信号层和电源层交替排列就行"。关键在三个决策：信号层和参考层的间距（H）——H越小耦合越紧、串扰越小、但特性阻抗越低，需要同时调整线宽来补偿，典型的H在3~6 mil之间；差分对间距（S）与线到参考层距离（H）的比值——S/H≥2时差分对之间的耦合足够强、抗共模噪声性能好；层叠对称性——不对称的层叠会导致压合翘曲和阻抗层间差异。在112 Gbps以上，层叠的介电层厚度公差必须控制在±5 μm以内，用RCC积层替代PP可以显著改善厚度均匀性。

2.5 表面处理：平整度直接关联阻抗一致性

高速信号对铜面粗糙度和焊盘平整度极其敏感——HVLP（超低轮廓铜箔，Rz≤1.5 μm）比常规RTF铜箔（Rz≈5~8 μm）能减少高频趋肤效应造成的额外损耗约0.5~1 dB/inch。表面处理方面，ENIG（沉金）的焊盘平整度最好（≤1 μm），适合高密度BGA和高速信号扇出；沉银/沉锡成本更低但长期可焊性不如ENIG。板子到了56 Gbps级别，ENIG基本是标配——不是为了好看，是信号完整性层面的硬需求。

→ 高速PCB的"高速"不是在名称上加个定语——是材料、阻抗、背钻、层叠、表面处理五个维度全部围绕一个目标压缩公差带的结果。

三、为什么客户需要高速PCB？

3.1 光模块/交换机：400G/800G的物理层挑战

400G光模块（8×50G PAM4）和800G（8×100G PAM4）对PCB链路的要求已经达到：差分阻抗100 Ω±7%、插入损耗≤-25 dB@14 GHz、回波损耗≤-15 dB@28 GHz。普通FR4在这个频率区间的介电损耗让30 cm走线插损轻松突破-40 dB——电信号端到端就死在路上了。必须换Df≤0.004的低损耗板材（MEGTRON 6/7或Rogers 4350B）+背钻除Stub+精密阻抗控制才能让链路的功率预算撑到接收端。

3.2 AI服务器/GPU互联：NVLink和PCIe 5.0/6.0

8卡GPU服务器通过NVLink互联，每通道50~100 Gbps，主板走线长度经常15~25 cm，板级插损预算可能只有-15~-20 dB。FR4跑25 cm插损轻松干到-30 dB以上——一半的信号功率还没到接收器就蒸发在介质里了。加上AI主板的BGA焊盘密度大、过孔数量多，每个过孔的Stub都在叠加反射，最终的眼图可能完全闭合。这就是为什么AI训练服务器的PCB背板必须上松下MEGTRON 7或更高端低损耗料——预算不够，材料来凑。

3.3 测试测量设备：信号不是"传输"，是"保存"

示波器前端、矢量网络分析仪、高速误码仪这些设备的PCB不是"把信号从A送到B"——要求的是信号经过PCB之后的失真远小于被测信号的容差。Df≤0.002的材料（Rogers RO3003）、HVLP铜箔（Rz≤1.5 μm）、ENIG表面处理是标配。背钻Stub控制在0.1 mm以内只是及格线，有些高端设备甚至直接不用通孔——全部改用刚挠结合结构，高速信号全程在一个介质层内走，跳过所有过孔反射点。

→ 高速PCB不是"性能好一点就贵一点"的线性升级——是"材料体系更换一次、工艺精度提升一个数量级"的阶梯式跨越。

四、高速PCB制造四大关键技术

4.1 低损耗板材压合：Dk/Df好不等于好压

低损耗板材（PTFE/碳氢陶瓷/改性PPO）的压合工艺和FR4完全不同。PTFE类材料（Rogers系列）的流动性极差——不像FR4的环氧树脂加热会流动填满线路间隙，PTFE在压合温度下基本不流动，需要专门的低流动性PP或粘接膜（Bonding Film）来填充层间空隙。另外PTFE的CTE（热膨胀系数）是FR4的3~5倍，和FR4混压做Hybrid Stackup时热膨胀失配导致的层间应力可能直接分层——需要专门的缓冲层设计和压合曲线补偿。

4.2 背钻：0.1 mm Stub是一个精密机械加工问题

背钻加工的精度由三个因素决定：钻头的直径公差（±20 μm）、Z轴深度定位精度（±50 μm以内）、以及PCB板厚公差（±10%）。如果板厚偏上公差+10%、钻深按名义值设定，实际Stub长度可能比设计值多出0.2 mm——这个偏差对28 Gbps信号来说已经足够致命。所以靠谱的背钻产线必须配在线深度探测传感器（每孔实时测量）+每批次首件切片验证。背钻后还需要二次清洗去除孔内钻屑——PTFE材料尤其容易产生静电吸附钻屑，不清理干净后道电镀会出问题。

4.3 阻抗控制闭环：从设计仿真到产线反馈的链路

图纸上的100 Ω差分阻抗到了产线上至少要经过四次"打折"：线宽蚀刻偏差（ΔW≈±8~12 μm）、PP压合厚度变化（ΔH≈±5~15 μm）、电镀铜厚波动（ΔT≈±3~5 μm）、Dk来料批次偏差（ΔDk≈±0.05~0.10）。四次折扣叠加之后的阻抗漂移范围就是真实能力。品质过硬的工厂不是"希望公差别太大"——是在每个料号的第一个Panel上做Coupon测试条，用TDR（时域反射计）实测阻抗值，偏差超过±5%就立刻调整蚀刻补偿量或压合参数，直到阻抗窗口收窄回目标范围。这个"闭环"的存在与否，是高速PCB良率能稳定在90%+还是经常掉到70%的核心差异。

4.4 铜箔表面粗糙度：高速信号在铜表面"刹车"

高频信号的电流主要集中在导体表面的趋肤深度（Skin Depth）范围内——10 GHz时铜的趋肤深度只有0.66 μm，28 GHz只有0.4 μm。如果你用的是常规RTF铜箔（表面粗糙度Rz≈5~8 μm），信号电流实际是在粗糙的"沟壑"里爬行，走线长度远大于外观长度——等效电阻和损耗会显著增加。HVLP（超低轮廓）铜箔的Rz≤1.5 μm，高速信号在表面的"摩擦"大幅减小，单位长度损耗比RTF低20%~40%。这个经验数据不是宣传材料上的——是走线长度超过15 cm、频率超过10 GHz之后，矢量网络分析仪实测出来的差异。

→ 高速PCB的四道工艺不是"各干各的"——材料压合影响介质厚度→介质厚度影响阻抗→阻抗偏差到一定程度背钻再精准也没有意义。它是一个串联电路，任何一个节点故障整条链路掉电。

五、如何选择高速PCB厂家？（五筛法）

5.1 板材能力（第一筛）

直接问三个问题：松下MEGTRON 4/6/7、Rogers 4350B/3003、生益S7040G/S7439——这几款料有没有现货？混压（Hybrid Stackup，高速层用Rogers+普通层用FR4）做过多少款量产料号？PTFE材料（Rogers RT/RO系列）有没有独立的生产线和专门的钻孔参数？如果供应商回答了"我们没有现货但可以采购"——打样周期至少被拉长一个月，而且第一次用新材料的供应商良率曲线大概率不平。供应商最好在你需要的材料上有≥10款量产料号的加工记录。

5.2 背钻精度（第二筛）

问供应商：背钻的最大板厚和最小孔径是多少？Stub残留长度控制在多少？有没有每板深度探测？如果回答含糊——大概率背钻Stub长度靠"目测"，钻深靠"经验"。正常要求：背钻孔径≥0.3 mm（对应通孔0.2 mm），Stub残留≤0.15 mm（10~28 Gbps）或≤0.10 mm（56 Gbps+），深控精度±50 μm。批量订单每板必须配深度传感，首件切片验证。

5.3 阻抗控制闭环（第三筛）

真正有阻抗控制能力的工厂会有三样东西：一是每批次做Coupon测试条的流程（不是口头承诺），二是TDR时域反射计或VNA矢量网络分析仪的阻抗实测数据报告，三是蚀刻补偿量和压合参数的闭环调整机制。如果供应商跟你说"我们按客户Gerber文件做，阻抗没问题"——他没有任何阻抗闭环控制。差分的阻抗一致性做到±10%大概有50%的工厂能拍胸脯，做到±5%就只有前20%了。

5.4 SI仿真与DFM评审（第四筛）

高速PCB工厂的核心工程能力不在设备——在能不能在设计阶段就用SI仿真告诉你：你选的Dk/Df在这个频率和长度下够不够、走线间距能不能通过串扰预算、过孔Stub长度在你容忍范围内吗、背钻会不会伤到目标层。DFM评审报告不是"这里线距太小建议改"——是从叠层建议、阻抗仿真、串扰预估到损耗预算，一个完整的信号完整性评估。

5.5 量产良率一致性（第五筛）

打样良率90%和量产良率90%是两回事——打样可以精心调参、专属操作员、小批量把控，量产要面对批次间材料差异、设备磨损、操作员轮换的全部变量。验证方法：要求供应商提供同类材料/同类层数/同类阻抗规格的最近3个量产批次的良率数据（不是打样的），看趋势是否稳定。良率波动超过10个点就要警惕。

→ 五筛不是五个"参考项"——是真的五个节点筛下来，供应商从50家缩到5家以内的现实。

六、深圳高速PCB供应链优势

三个实在优势：

• 低损耗材料现货备货密集：松下MEGTRON 4/6/7、Rogers 4350B/3003、生益S7040G/S7439在深圳仓库的现货密度全国最高，订货周期2~5天。内陆工厂可能要等2~4周——打样-量产的时间窗口就是这么拉开的；
• SI仿真和TDR测试资源就近：VNA（矢量网络分析仪）和TDR设备在国内PCB工厂中的密度深圳最高。SI仿真软件许可证和仿真工程师也集中在珠三角——工厂做仿真不用外包，内部就能算；
• 混压（Hybrid Stackup）加工经验池：Rogers+FR4混压、PTFE+高Tg FR4混压——这两种组合在深圳工厂的加工量占全国60%以上。混压的压合曲线、钻孔参数、CTE补偿方案，不是"理论"——是上万块板子堆出来的工艺窗口。

→ 深圳做高速PCB的核心竞争力不是"能做"——是"在低损耗材料+背钻+阻抗控制+混压这四条技术线上都有深度量产经验"。

七、五个行业实际案例

案例1：400G光模块——MEGTRON 6 + 背钻

客户需求：400G QSFP-DD光模块，8通道×50G PAM4，PCB 10层，要求差分100Ω±7%、总插损≤-25 dB@14 GHz。
技术难点：模块尺寸极其紧凑（18×72 mm），高速差分对间距仅0.3 mm，走线长度25~35 mm但频率高、损耗预算紧。
解决方案：松下MEGTRON 6板材（Df=0.002@10 GHz），HVLP铜箔（Rz≤1.5 μm），背钻Stub≤0.12 mm，差分阻抗控制在100 Ω±6%。
最终效果：VNA实测插损-21 dB@14 GHz（裕量4 dB），56 Gbps PAM4眼图张开度满足IEEE 802.3bs标准，进入100K片/月量产。

案例2：AI训练服务器主板——Rogers+FR4混压 22层

客户需求：8 GPU AI服务器主板（NVLink互联），22层，高速信号速率112 Gbps PAM4，插损预算-30 dB@28 GHz。
技术难点：高速信号层用Rogers 4350B，电源/地层用高Tg FR4混压——两种材料CTE差异（Rogers 4350B≈30 ppm/℃，FR4≈14 ppm/℃）导致压合分层风险；22层背钻Stub控制在0.1 mm以内。
解决方案：Hybrid Stackup：信号层Rogers 4350B+电源层FR4，专用低流动性PP缓冲，HVLP铜箔，背钻逐孔深控≤0.1 mm Stub，阻抗控制100 Ω±5%。
最终效果：VNA实测插损-25 dB@28 GHz（裕量5 dB），112 Gbps眼图通过IEEE 802.3ck，无分层/无阻抗跳变，量产良率91%。

案例3：5G基站AAU——高频高速混合板

客户需求：5G AAU射频前端+数字处理混合板，14层，RF部分要求Rogers RO3003（Dk=3.0、Df=0.001@10 GHz），数字部分要求低损耗高速。
技术难点：RF通道和高速数字通道在同一块板上，RF部分要求极低损耗（插损≤0.5 dB/inch@10 GHz），数字部分要求差分阻抗100Ω±7%且多通道等长匹配。
解决方案：核心层Rogers RO3003+数字层MEGTRON 6混压，RF通道用HVLP铜箔+ENIG表面处理，背钻Stub≤0.15 mm，多通道等长±25 μm。
最终效果：RF插损合规（0.45 dB/inch@10 GHz），差分阻抗批量一致性±6%，通过基站OTTx量产认证测试。

案例4：PCIe 5.0固态硬盘——MEGTRON 4 + 精密阻抗

客户需求：企业级NVMe SSD，8层，PCIe 5.0×4通道（32 GT/s），M.2 2280尺寸，要求阻抗85 Ω±7%、插损≤-15 dB@16 GHz。
技术难点：M.2板型极窄（22 mm），四对差分线+时钟要在一个非常拥挤的空间里走等长、控阻抗、控串扰，走线长度40~60 mm但损耗预算有限。
解决方案：MEGTRON 4（Df=0.003@10 GHz），3 mil/3 mil线宽线距，差分间距3W（≥3倍线宽）控制串扰，阻抗控制±6%，HVLP铜箔。
最终效果：VNA实测插损-12 dB@16 GHz（裕量3 dB），PCIe 5.0眼图合格，量产良率94%。

案例5：半导体测试板——超低损耗超高速

客户需求：芯片ATE测试Load Board，20层，信号速率≥40 Gbps（NRZ），要求Df≤0.002@40 GHz、阻抗50 Ω±5%、总插损≤-5 dB@40 GHz。
技术难点：信号路径极短（15~25 mm）但频率极高——40 GHz下即使是Rogers RO3003，25 mm走线的插损也会到1.5~2 dB，加上连接器和过孔增量，总预算≤5 dB非常紧。
解决方案：Rogers RO3003（Df=0.001@10 GHz）+HVLP铜箔，精密过孔反焊盘设计减少不连续性，背钻Stub≤0.08 mm，ENIG表面处理，阻抗±4%。
最终效果：VNA实测总插损-4.2 dB@40 GHz（裕量0.8 dB），S参数回损≤-20 dB@40 GHz，通过ATE系统级验证，小批量持续供应。

→ 五个案例一条共同的暗线：高速PCB的成功不是"选对材料"就结束——是材料、背钻、阻抗、层叠、SI仿真五个变量同时校准后的结果。

八、FAQ：高速PCB采购前必问的8个问题

Q1：我的板子算高速板吗？

三个判断标准任一个满足就是：信号速率≥1 Gbps（PCIe 3.0以上、USB 3.x、SATA 6G）；上升沿≤200 ps（很多FPGA的I/O都能达到这个边沿）；走线长度超过信号波长1/10。有经验的硬件工程师看第一个条件就够了——速率到了，后面两个自动成立。

Q2：MEGTRON系列和Rogers系列怎么选？

MEGTRON（松下）的PP流动性好、压合工艺和平常FR4差异不大，适合纯数字高速（PCIe/以太网/内存总线）。Rogers（罗杰斯）的Df更低、Dk温度稳定性更好，但压合需要特殊工艺——更适合射频+数字混合板或超高频段（28 GHz+）。如果你的板子只有数字通道没有RF，MEGTRON系列性价比更高；如果有RF通道或要求超低损耗（Df≤0.002），选Rogers。

Q3：背钻一定要做吗？能不能不用通孔？

速率≤5 Gbps可以不做背钻，Stub 0.3~0.5 mm基本不构成明显反射。10 Gbps建议做，28 Gbps必须做——Stub超过0.15 mm开始吃眼图裕量。如果不用通孔，改盲埋孔方案（HDI），Stub问题自然消除，但成本会高30%~50%。需要根据速率、走线长度、成本综合考虑。

Q4：阻抗做到±5%的成本增加多少？

常规±10%阻抗控制不加价（算标准工艺），±7%加约10%~15%，±5%加约20%~30%。多出来的成本主要在：每批次Coupon测试条的材料和工时、TDR/VNA测试设备折旧、不合格Panel的报废。不是每个项目都需要±5%——关键看链路损耗预算是否紧张。

Q5：高速PCB打样一般多久？

MEGTRON 6的8~12层高速板打样7~10个工作日，Rogers混压板打样10~15个工作日。为什么比FR4打样慢？因为低损耗材料的备货周期长、压合参数需要至少1~2轮试板来校准、背钻和阻抗测试的工时比常规板多。加急可压到5~7天但费用翻倍。

Q6：FR4高速板和低损耗材料高速板，价格差多少？

从高Tg FR4换到MEGTRON 6，材料成本大约翻1.5~2倍，整板价格（考虑加工复杂度）大约贵30%~50%。换到Rogers 4350B混压，价格贵60%~100%。换到全板Rogers RO3003，价格可能是FR4的3~5倍。材料单价差+工艺复杂度差叠加的结果。

Q7：HVLP铜箔和普通RTF铜箔的区别大吗？

10 GHz以上差别很大。HVLP（Rz≤1.5 μm）比RTF（Rz≈5~8 μm）在28 GHz时单位长度损耗低约20%~30%。如果你的走线总损耗预算很紧（裕量≤3 dB），HVLP能帮你省出宝贵的1~2 dB渠道裕量。5 Gbps以下区别基本可以忽略。

Q8：供应商说"我们按客户文件做阻抗"，能信吗？

不能信——这句话基本等于"我们不测阻抗"。真正有阻抗控制能力的供应商会主动要求Coupon测试条、提供TDR/VNA实测数据、并在首批量产时给出阻抗统计分布报告。如果供应商连Coupon测试条是什么都不知道——找下一家。

→ 八个问题下来五家能筛掉四家——高速PCB的供应商筛选本质上是"用问题找专业度"。

九、深圳健翔升科技的高速PCB制造能力

深圳健翔升科技在高速PCB方向覆盖1~64层、信号速率从10 Gbps到112 Gbps PAM4的全速率梯度。低损耗板材方面，松下MEGTRON 4/6/7和生益S7040G/S7439备有常规库存，Rogers 4350B/3003可按项目快速调配。背钻工艺Stub残留≤0.12 mm，深控精度±50 μm，量产每板配在线深度探测+首件切片验证。阻抗控制方面，差分±7%为量产标准，通过Coupon测试条+TDR实测+闭环蚀刻补偿实现批次间一致性。

服务端：高速PCB打样7~10个工作日，量产交期10~18天；免费DFM评审含叠层建议、SI仿真预评估、阻抗预算分析、背钻方案优化；配套SMT贴片服务，从高速裸板到PCBA成品一站式交付。

→ 高速PCB供应商的竞争力在于：在你需要的速率和材料体系下，它有没有跑过足够多的量产料号来磨平工艺窗口的边界。

十、总结：高速PCB选型的三个决策锚点

材料体系决定你的链路在物理上有没有足够的预算——Df从0.02降到0.004不是"好一点"，是112 Gbps信号从"走不通"到"能走通"的区别。供应商有没有备你需要的料、有没有加工过，直接影响打样-量产的周期和良率稳定性。

工艺精度决定"走通了"之后能不能稳定重复——背钻Stub控制、阻抗一致性、铜箔粗糙度管理三个维度同时达标，才是高速PCB合格品。不是靠抽检一俩块Coupon过TDR就算——是每个Panel、每个料号、每个批次都能稳定输出符合SI预算的阻抗窗口。

从行业维度看，光模块/交换机关注低损耗材料和背钻精度，AI服务器关注Hybrid混压和多通道阻抗一致性，5G基站关注RF+数字混合板的信号隔离，PCIe存储关注紧凑尺寸下的阻抗和串扰控制，半导体测试关注极限高频下单板插损预算。不同行业的图纸差异再大，筛选高速PCB供应商的核心逻辑不变——在目标速率、材料和层数上逼近过的量产板越多，你的项目风险窗口就越窄。
