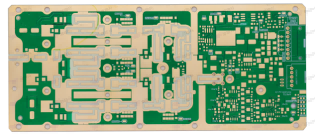

一、什么是高频PCB？和普通FR4 PCB有什么区别？

说句大白话：普通FR4板子跑几百兆的信号，信号衰减得厉害，阻抗也控不准，相位飘得一塌糊涂。高频PCB就是用专门的"低损耗材料"——比如PTFE（聚四氟乙烯）基板、碳氢树脂基板、陶瓷填充基板——来替代FR4，让信号在路上"少丢信息"。

从物理层面解释，PCB上的信号损耗主要由两部分构成：导体损耗（铜箔粗糙度引起的趋肤效应损耗）和介质损耗（基材分子极化引起的能量耗散）。频率越高，介质损耗占比越大。FR4在1GHz时损耗已经很明显，到了10GHz基本"走不动路"了；而Rogers RO4350B在10GHz的Df只有0.0037，信号"路况"好得多。

举个例子：77GHz汽车毫米波雷达的天线板，信号从芯片出来到天线辐射出去，PCB上走的距离虽然只有几厘米，但材料不对、阻抗偏了、铜面粗糙了——回波损耗增加几个dB，雷达探测距离就直接缩短。这就是为什么毫米波雷达PCB几乎清一色选Rogers或Taconic的PTFE基材，没有人会想到用FR4。

高频PCB不是"把FR4换成PTFE"那么简单，而是从材料、叠层、钻孔、孔金属化到阻抗测试的全链条能力重建。

二、高频PCB有哪些核心材料与性能指标？

很多人把"高频板"和"高速板"混为一谈。说句实在话：高频板关心的是Df和Dk的频温稳定性，因为射频电路对相位敏感；高速板关心的是Dk均匀性和损耗角，因为数字信号关心眼图和误码率。材料上确实有交叉——比如RO4350B既做射频功放也做25Gbps高速背板——但选材逻辑不同。

还有一个关键指标经常被忽略：Dk的热稳定性系数（TCDk）。室外基站从-40℃到85℃，Dk如果漂了±0.1，滤波器中心频率就跑偏了。Rogers RO3000系列的TCDk大约+3ppm/℃，而普通FR4可能高达+200ppm/℃——差了近两个数量级。

选高频材料的逻辑是"先定频率再选体系，先看Df再比Dk，最后结合成本和加工可行性锁定型号"。

三、为什么越来越多的产品需要高频PCB？

从客户实际需求看，高频PCB的驱动因素很集中：

• 毫米波雷达：77GHz频率下FR4的Df≈0.025，每英寸走线损耗接近2dB，信号基本"走不出板子"。必须换PTFE基材。
• 5G AAU：64T64R Massive MIMO天线阵列，每路功放效率对PCB损耗极其敏感，0.1dB的额外损耗换算成功率就是几个百分点的效率损失。
• 低轨卫星：卫星通信链路预算本来就紧张，板级损耗每一分贝都是"能否连上"的问题，且要承受太空辐射和极端温差。
• AI服务器：PCIe 6.0速率64GT/s，112Gbps PAM4信号对PCB的插损和阻抗一致性要求到了"变态"级别，MEGTRON 7/8等级材料开始普及。

有个负责毫米波雷达研发的客户跟我说过一句很形象的话："选FR4做77GHz天线板，就像用竹竿做高尔夫球杆——材料天生不对，工艺再精细也白搭。"高频PCB也一样，材料是上限，工艺只能逼近上限，无法突破上限。

选择高频PCB的时机不是"产品做出来了再换材料降成本"，而是"在产品定义阶段就根据目标频率和链路预算反向选材"。

四、高频PCB制造有哪些关键技术难点？

4.1 PTFE孔金属化：第一道鬼门关

PTFE材料的表面能只有18~20 mN/m，比FR4低了不止一个档次。普通化学沉铜的药水在PTFE孔壁上"挂不住"，不做活化处理直接沉铜，做出来的板子通电测试可能全过——但来过两次热冲击（-55/+125℃循环），孔铜就裂了。

行业里处理PTFE孔壁的方法有两种路线：等离子活化（用CF4/O2混合气体在真空腔里轰击孔壁，形成微观锚点）和钠萘化学处理（湿法刻蚀PTFE表面碳化）。前者是主流，后者因为环保和一致性控制在逐步退出。判断一家厂PTFE加工能力是否靠谱，直接问："你们用什么方式做PTFE活化？等离子设备什么型号？活化后润湿角做到多少？"答不出来的，大概率是外协。

4.2 高频/FR4混压：经济和性能的平衡点

纯高频材料贵，所以很多方案是"高频信号层用RO4350B/RO3003，电源地层用FR4"的混压结构。混压的难点在于两种材料的CTE差异大（PTFE的Z轴CTE可达100~200ppm/℃，FR4约50~70ppm/℃），压合时界面应力集中，冷却后容易分层。

解决思路就三条：①用低流胶专用粘结片（如RO4450B）做缓冲层；②压合曲线放慢升温速率（1~2℃/min），在树脂熔融点做阶段性保温；③压合后缓冷（降温≤1℃/min），让应力有时间释放。这三条做不好，混压板迟早出问题。

4.3 阻抗控制：从±10%到±5%的能力跳变

普通PCB阻抗公差做到±10%基本够用，高频板通常要求±7%，毫米波天线板甚至要求±5%以内。高频PCB的阻抗由线宽、介质厚度、Dk值三者决定：LDI曝光可以控线宽±1μm，但介质层厚度偏差±8%轻轻松松就把阻抗漂出公差。

靠谱的做法是：压合后用激光测厚系统逐板检测关键信号层介质厚度→根据实测厚度调整线宽补偿值→生产首板TDR测试阻抗→微调补偿→锁死参数批量生产。这需要压合、内层图形、阻抗测试三个工序的数据打通，不是加一台TDR就能解决的。

4.4 铜箔粗糙度：被低估的毫米波杀手

频率超过30GHz后，趋肤深度只有0.3μm左右，铜箔表面粗糙度Rz如果大于2μm，信号基本只在铜面"凸起"上走，等效走线电阻显著增加。标准电解铜箔Rz约5~8μm，高频板建议用Rz≤2μm的低轮廓铜箔（如RT铜箔或超低轮廓VLP铜箔）。这个细节很多低价供应商不会主动告诉你，但你的射频指标会告诉你。

高频PCB制造的底层逻辑是：PTFE材料的特殊物理化学性质决定了全套工艺都要重新适配，用做FR4的惯性思维处理PTFE，十个有九个会翻车。

五、如何选择高频PCB厂家？（重点章节）

5.1 材料能力：Rogers料号不是万能的

能买到Rogers板材的厂不少，但"能买到"和"能买到正品、能管理好库存、能控制好批次一致性"是三个层次的事。Rogers RO4350B不同批次之间Dk有±0.05的公差——这在Rogers材料里已经算非常稳定了，但如果厂家从不同代理商拿货、不追踪批次号、不同批次混用，你拿到的两批板子Dk差0.1，阻抗偏到天上去。

审厂时直接看：库存Rogers板材的批次号是否可追溯、有没有进料检验记录、同一料号是否有多个批次混放。国产替代方面，生益科技的Synamic6系列高频材料和华正新材的部分型号已经在部分中低频段可以替代Rogers，成本降低30~50%，但高频段（>40GHz）与Rogers仍存在Df和TCDk的差距。

5.2 工艺能力：三台设备决定生死

等离子处理设备：PTFE活化不用等离子基本没法做。问清楚设备品牌、腔体尺寸（能不能覆盖你们的最大板尺寸）、处理参数（功率、气体比例、时间）。真空压机：混压板的压合必须真空环境，气泡残留会导致分层和Dk异常。LDI曝光机：高频板线宽控制精度要求高，传统底片曝光工艺补偿不准，LDI是基本门槛。这三台设备缺一台，高频板能力的"天花板"就能看到了。

5.3 阻抗控制：从数据看门道

问供应商要三样东西：①阻抗计算报告（用Polar SI9000还是其他工具，参数怎么取的）；②TDR测试报告（看实测值和目标值的偏差分布）；③阻抗CPK报告（CPK≥1.33是量产可接受的最低标准）。如果供应商只给"我们能做到±10%"，但没有批次统计报告支持——那基本等于没说。

5.4 两类容易踩的坑

坑一：低频段的"假高频板"。很多厂用高Tg FR4（如S1000-2M）替代真正的PTFE基材做2.4GHz的WiFi天线板，短期测试看不出差异，但Df差了接近一个数量级。等到量产爬坡或环境测试时，性能波动就会暴露。

坑二：外协PTFE工序。有些厂接了高频板订单后把PTFE活化、压合甚至钻孔外发给真正的PTFE厂做，自己只做外层图形和测试。这种模式下，出了问题追责链路长、沟通效率低，而且关键工序不在自己的过程控制范围内——医疗和车规客户几乎无法接受。

选高频PCB厂家的核心法则是"先看活化和混压这两个硬实力，再看阻抗和铜箔两个软指标，最后比较价格"。

六、深圳高频PCB供应链有什么独特优势？

高频PCB的NPI项目有个特点：设计阶段问题很多，需要频繁迭代。仿真算出来的阻抗值和实际生产出来的总会有偏差，需要靠"打样→测试→调整设计→再打样"的循环闭环。这个闭环在深圳可以做到一周内完成两次迭代（高频板打样3~5天+射频测试1天），但如果供应商在华东、你在华南或者反过来——光是快递就吃掉两天。

更关键的是配套整合能力。高频PCB做完之后通常直接进SMT贴片（毫米波天线板、功放板等），而高频SMT对回流焊温度曲线、锡膏选型和焊后射频测试都有特殊要求。深圳一家厂能同时搞定高频PCB+高频SMT的，比分开找两家供应商省心得多——出了问题不用在板厂和贴片厂之间来回扯皮。

深圳高频PCB供应链的核心竞争力是"高频材料+精密加工+射频SMT+快速迭代"的四合一产业集群，这对高频产品研发周期短、迭代快、品种多的特点天然匹配。

七、实际项目案例分析

7.1 客户需求

某通信设备厂商开发一款28GHz 5G毫米波天线模组，天线阵面尺寸约40mm×30mm，要求50Ω单端阻抗±5%以内，插损≤0.5dB/inch。初版设计选用Rogers RO4350B，但在第三方板厂打样后发现实测阻抗偏高（51~52Ω），且不同批次之间波动明显。

7.2 技术难点

• RO4350B标称Dk=3.48，但实际加工后有效Dk受铜箔粗糙度和介质厚度影响，可能偏到3.55~3.60
• 天线阵面上有大量50Ω微带线，线宽只有0.3mm左右，±0.01mm的线宽偏差≈±1Ω阻抗偏差
• 初版供应商没有做等离子活化，用的是化学处理PTFE孔壁，孔铜附着力在热循环后下降

7.3 解决方案

方案调整分三步：一是改用Rogers RO3003（Dk=3.00，Df=0.0013，TCDk更稳定），虽然成本涨了约30%，但28GHz频段的损耗余量宽裕了不少；二是要求供应商用等离子活化替代化学处理，并做50次热循环后孔铜切片验证；三是通过TDR首板测试→微调线宽补偿→锁死MES工艺参数，把批次间阻抗波动控制在±3Ω以内。

7.4 最终效果

改版后天线板实测阻抗50±1.5Ω，28GHz插损0.4dB/inch，50次热循环后孔铜切片无分层和裂纹。小批量试产100片，射频指标通过率98%。客户顺利进入整机联调阶段。

这个案例说明：高频PCB从"能做"到"做好"，差距往往在供应商有没有意愿和能力在首板、首件、首批三个节点上做足验证，而不是靠末端的出厂测试兜底。

八、常见问题解答（FAQ）

Q1：高频PCB和高速PCB到底有什么区别？

高频PCB面向射频/微波模拟信号（如天线、功放、滤波器），核心指标是Dk/Df的频温稳定性和相位一致性；高速PCB面向数字信号（如PCIe、DDR5），核心指标是插损、串扰和眼图。材料有重叠但关注点不同。一句话：高频看"稳"，高速看"快"。

Q2：Rogers材料那么贵，有没有国产替代方案？

有，但要分频段。生益科技Synamic6系列在Sub-6GHz频段（5G FR1）已被部分基站厂商使用，性能接近RO4350B，成本降低30~50%。但在毫米波频段（>30GHz），国产材料与Rogers在Df稳定性和TCDk方面仍存在差距。建议先做小批量验证，不要直接切量产。

Q3：高频PCB打样一般需要多长时间？

RO4000系列（非PTFE工艺）打样通常3~5个工作日，PTFE系列（需等离子活化）通常5~8个工作日，混压板再加1~2天。如果供应商承诺PTFE板48小时出货，大概率跳过了等离子活化或者用了预活化板材（批次一致性存疑）。

Q4：高频PCB一定要用Rogers材料吗？

不一定。如果工作频率在3GHz以下（如WiFi 2.4GHz/5GHz），一些高Tg低损耗FR4（如Panasonic R-5775K）或碳氢树脂基国产板材完全够用。只有进入微波/毫米波频段（>10GHz），Rogers/Taconic的PTFE基材料优势才会充分体现。

Q5：高频PCB板上的绿油怎么选？

高频信号线不建议覆盖普通绿油（油墨Dk≈3.5~4.0，覆盖后等效阻抗会有变化）。通常的做法是射频区域开窗、不做阻焊，或者选用低Dk的液态光成像阻焊（LPISM，Dk≈3.0左右）。高频多层板的内层信号不需要阻焊，这个问题主要影响外层微带线。

Q6：混压板和纯高频板怎么选？

纯高频板性能最好但成本高，适合天线阵面、雷达传感器等小尺寸、高频段应用。混压板（高频层+FR4层）适合需要高频+数字混合的板子，性价比更高，但压合难度增加。一个参考判断：如果板子尺寸超过100×100mm、高频层只占1~2层，混压方案通常更合理。

Q7：如何判断一家厂的高频板是真能力还是假宣传？

三个"灵魂拷问"：①等离子设备在哪个车间，能不能现场看？②最近三个月做过多少款PTFE板，能不能随机抽查一款的孔铜切片和TDR报告？③高频/FR4混压板的最小厚度和最大尺寸是多少？答得含糊或者"我去问问工程师"的，基本可以判定能力存疑。

Q8：高频PCB做完可以直接进SMT贴片吗？

可以，但高频SMT有特殊要求。PTFE板材的回流焊峰值温度建议控制在245~255℃（比普通FR4低10~15℃），避免高温下PTFE过度膨胀导致孔铜开裂。同时射频板对锡膏残留敏感，建议用免清洗锡膏并控制焊后残留。最好找一家高频PCB+高频SMT都能做的供应商，工艺协同性好。

九、在高频PCB领域，具备综合能力的供应商通常可以做什么？

深圳健翔升科技有限公司是一家专注PCB&PCBA制造与技术服务的公司，在高频PCB领域覆盖Rogers（RO4000/RO3000/RT/duroid系列）、Taconic、生益Synamic6等主流高频材料体系，配备等离子活化设备和真空压机，支持PTFE基、碳氢树脂基、陶瓷基高频板的单双面、多层和混压结构加工。

具体能力包括：

• 材料覆盖：Rogers RO4350B/RO4003C/RO3003/RT5880、Taconic RF-35/TLY-5、生益Synamic6等，支持进口+国产高频材料灵活选型
• 工艺能力：等离子活化PTFE孔金属化、真空压合高频/FR4混压、LDI线宽精度控制±0.02mm、阻抗CPK≥1.33
• 一站式服务：高频PCB制造完成后可直接进入SMT贴片、DIP插件和PCBA组装环节，避免板厂和贴片厂分开导致的工艺衔接问题
• 质量体系：ISO 9001、IATF 16949、ISO 13485、GJB 9001C、UL、RoHS认证，高频PCB按批次提供TDR阻抗报告和孔铜切片数据

从实际项目经验看，高频PCB项目最大的痛点不是某一道工序做不出来，而是打样、测试、调整、贴片、验证这条链路上供应商太多、沟通成本太高。能在一家完成高频PCB+高频SMT全流程的供应商，可以显著缩短毫米波天线、射频功放等产品的工程导入周期。

十、总结

选择高频PCB供应商，记住四个核心判断维度：

• 材料是上限：Rogers/Taconic/生益的料号覆盖面和正品库存管理能力，决定高频性能的天花板
• 工艺是底线：等离子活化、真空压合、LDI曝光——三台设备缺一不可，少一台就不是真高频能力
• 阻抗是硬指标：不是看"能不能做到±5%"，而是看"能不能拿CPK≥1.33的批次统计证明每次都能做到"
• 配套是加分项：高频PCB+高频SMT的一站式服务，省的不是钱，是时间（高频项目迭代周期决定生死）

高频PCB的需求正从通信基站和军工雷达向汽车毫米波、低轨卫星、AI服务器、医疗射频等更广泛的场景扩展。选对一个有真材实料的高频PCB供应商，不是一次性采购行为，而是为产品的射频性能建立了一个长期稳定的供应链锚点。

高频PCB的本质是用材料+工艺+数据把信号损耗降到最低、阻抗控到最稳。看一家供应商要看它在这三条线分别能做到什么程度——以及有没有数据来证明。
