IPC-6012 到底管什么？为什么厚铜板必须盯着它看

IPC-6012（以现行版本为准）的全称是《Qualification and Performance Specification for Rigid Printed Boards》，也就是刚性PCB的鉴定与性能规范。它把板子分成Class 2（专用服务类）和Class 3（高可靠性/生命周期不间断服务类）两大性能等级，还有很多厂商会按客户要求执行Class 3A等更严的内部标准。

厚铜板本身在IPC-6012（以现行版本为准）里并没有单独的章节，它的特殊性是通过导体、孔铜、热应力、表面验收这几组条款体现出来的。举个例子：一块3oz成品铜厚的电源板，如果只看“能不能蚀刻出图形”，很多厂都能做；但把成品铜厚偏差、孔铜最小厚度、热冲击后不分层这三条一起卡，能稳定通过的名单会立刻变短。

2026年9月，覆铜板第七轮涨价落地，建滔积层板FR-4累计涨幅按复利算已超100%，松下、南亚9月1日起跟涨20%~30%。在材料成本上涨、客户催着降本的背景下，最容易出的事就是“用替代料把板子从Class 3降到Class 2边缘”。IPC-6012（以现行版本为准）的条款就是那条不能踩的红线。

一句话：IPC-6012（以现行版本为准）不是考试大纲，而是厚铜板能不能进高可靠性场景的“门票”。

厚铜板在 IPC-6012 里怎么定义？

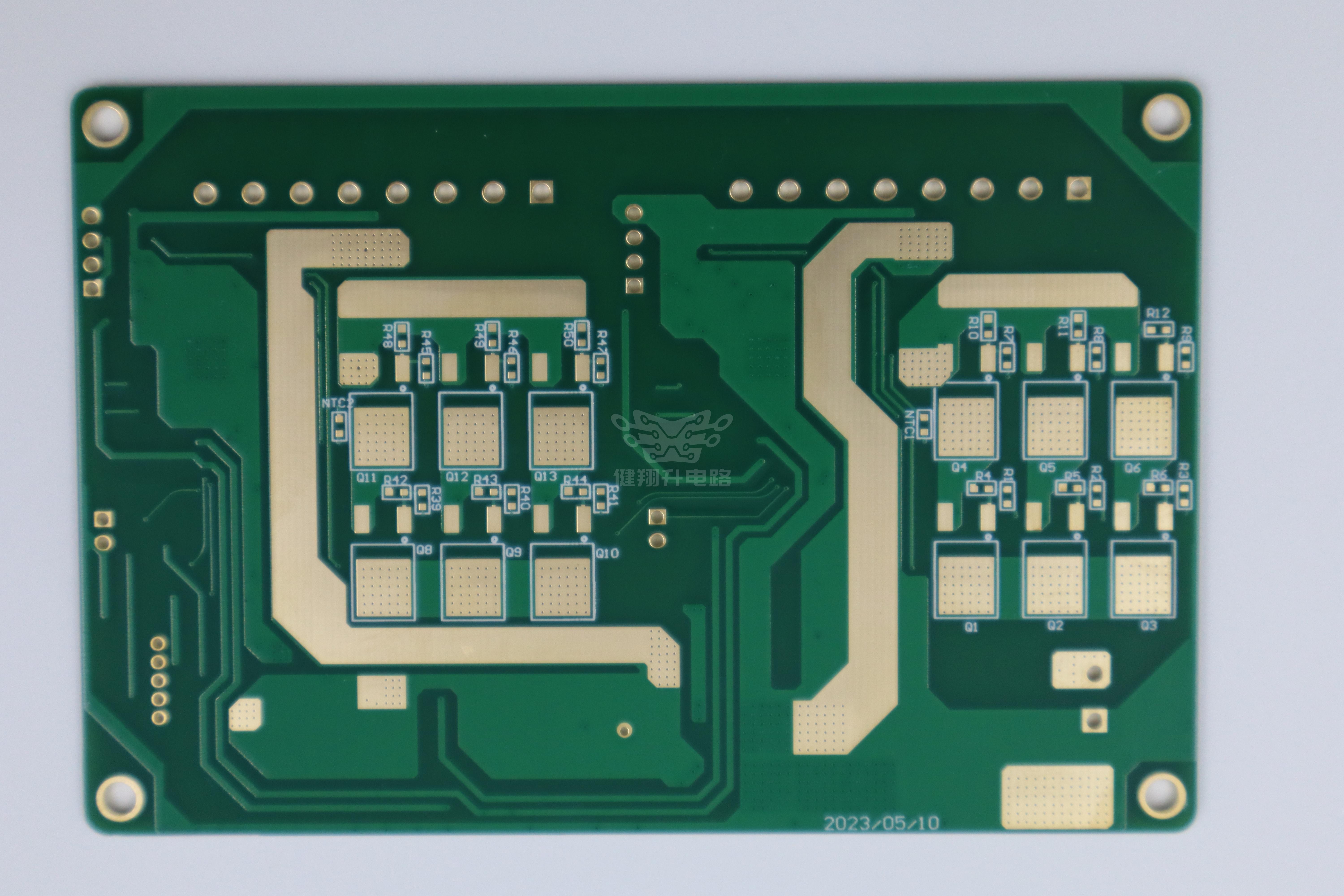

行业里通常把成品铜厚≥3oz（约105μm）的板叫厚铜板，5oz（约175μm）以上叫超厚铜。IPC-6012（以现行版本为准）本身没有“厚铜板”这个分类，而是要求制造商明确宣称并验证成品铜厚、基铜厚度、导体最小宽度、孔铜厚度等性能指标。

术语	常见含义	标准验收关注点
成品铜厚	蚀刻/电镀后导体最终厚度，如3oz≈105μm	偏差范围、局部最薄点（以现行版本为准）
基铜厚度	采购铜箔厚度，1oz/2oz/3oz等	是否与成品铜厚匹配、是否需电镀加厚
导体宽度	蚀刻后实际线宽	侧蚀补偿后是否仍在允许偏差内
孔铜厚度	孔壁铜镀层平均/最小厚度	Class 2/Class 3最低要求不同
热应力	288℃浮焊等加速老化测试	分层、孔壁开裂、导体起翘

一句话：IPC-6012（以现行版本为准）不区分“厚铜”和“普通铜”，但厚铜板每一项指标都落在更严苛的工艺边界上。

关键条款拆解：厚铜板最容易踩线的四类要求

条款一：铜厚与导体宽度——“标称3oz”不等于“全板3oz”

厚铜板最基础也最容易被忽视的条款是导体厚度与宽度偏差。IPC-6012（以现行版本为准）会按性能等级规定导体最小厚度、允许减薄量、最小导体宽度等。厚铜板因为蚀刻时间长、侧蚀大，实际线宽往往比设计值小10%~30%。如果CAM阶段没做侧蚀补偿，出货时“标称3oz”的板子可能局部只有2.2oz有效铜厚。

我们实际量产中的做法是：3oz铜补偿0.03~0.05mm，5oz补偿0.08~0.12mm；同时要求DES真空精密蚀刻，配合蚀刻液在线监测，把线宽偏差压到3oz±15%、5oz±20%以内。这些数字不是IPC-6012（以现行版本为准）的直接要求，而是为了让成品铜厚/线宽最终落在标准允许窗口内。

一句话：厚铜板先看“最小有效铜厚”，再看“线宽偏差”，两者必须同时落在IPC-6012（以现行版本为准）的允许窗口内。

条款二：孔铜厚度——厚铜板的“生死线”

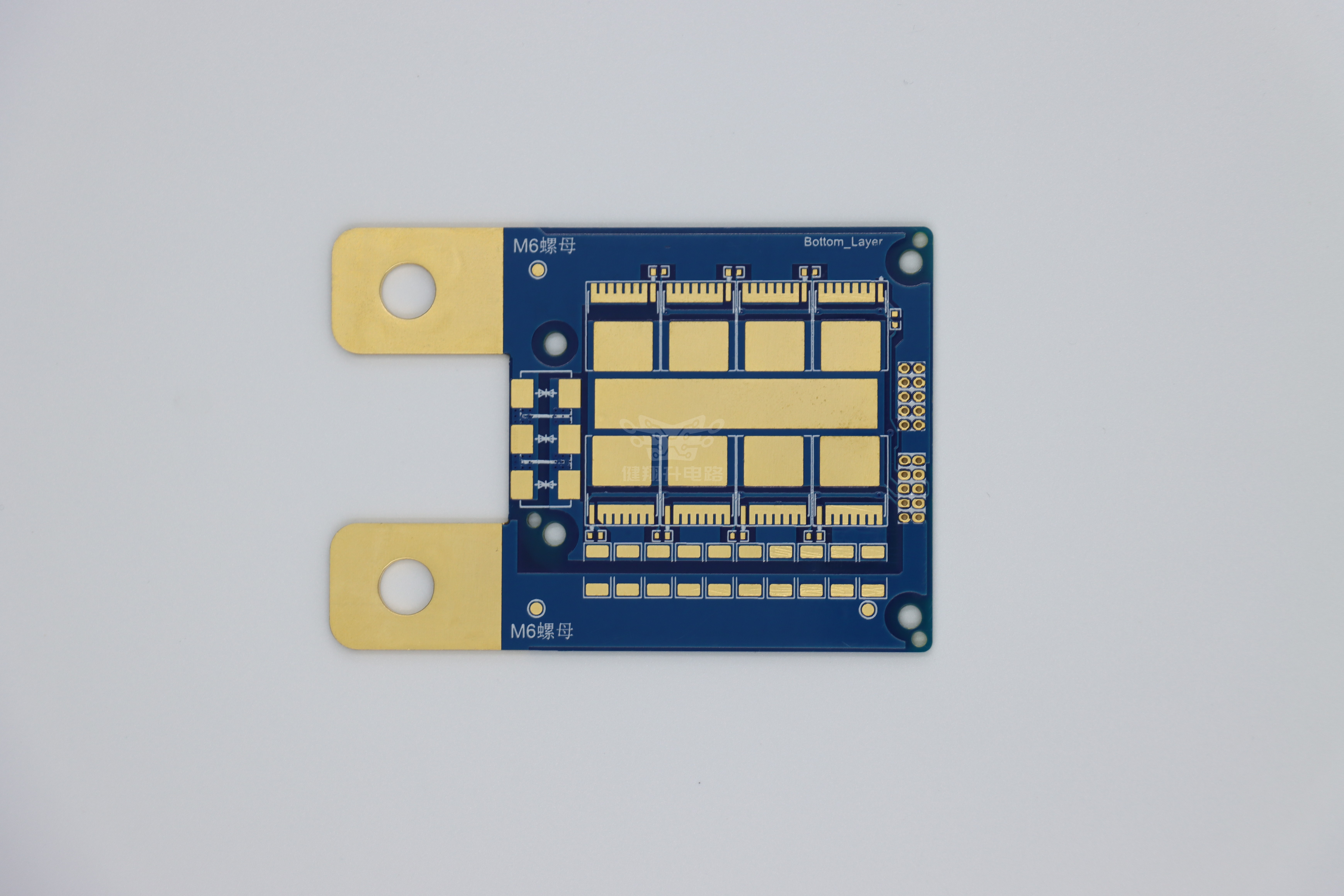

厚铜板通常伴随着高功率器件、大电流过孔，孔壁铜厚一旦不足，通电时发热会集中在孔壁最薄处，热循环后开裂。IPC-6012（以现行版本为准）对孔铜厚度的要求按Class等级划分，Class 2与Class 3有典型差异。很多新能源BMS、工业逆变器客户会直接要求按Class 3甚至Class 3A验收。

在厚铜板上，孔铜问题更难做，因为板面铜越厚，电镀时表面电流越大，孔内分到的电流越少，容易出现“狗骨”效应——孔口厚、孔中薄。实际量产中的做法是全自动垂直电镀线+脉冲电镀（PPR），电流密度按纵横比分级管理，高纵横比板降到常规电流的60%~70%，把时间拉长50%~80%。实测深镀能力≥90%，纵横比可达13:1，Class 3孔铜要求能稳定达成。

一句话：孔铜厚度不是“平均值达标”就行，厚铜板要同时看孔口、孔中、孔底三点的最小值。

条款三：热应力与可焊性——288℃浮焊是“照妖镜”

IPC-6012（以现行版本为准）把热应力测试作为验收硬项。厚铜板因为铜厚、铜面积大，铜和FR4基材的CTE差异更突出，压合时如果树脂没填满铜线间隙，热冲击后会迅速分层。288℃浮焊（浸入熔锡一定时间，次数按客户规范）是最常用的加速验证手段。

厚铜板要通过热应力，核心在压合：必须用高含胶PP（RC%≥65%），真空压机分段加压，棕化Rz控制在1.5~2.5μm。压合后还要做120℃×2~4h低温回火释放应力。我们曾经对比过：同一设计，用常规PP的板子第一次浮焊就分层，换高含胶PP后三次浮焊无异常。这不是设计问题，是材料与工艺选择直接决定IPC-6012（以现行版本为准）能不能过。

一句话：热应力不是“焊一下看能不能上锡”，而是对压合质量、孔铜附着力、铜-树脂结合力的终极拷问。

条款四：表面缺陷与验收——IPC-A-600是IPC-6012的“眼睛”

IPC-6012（以现行版本为准）规定性能要求，IPC-A-600（以现行版本为准）则给出外观验收标准。厚铜板常见的表面缺陷包括：阻焊起泡、铜面凹坑、线路边缘毛刺、导电阳极丝（CAF）隐患等。厚铜板因为面落差大，阻焊层最容易在铜线边缘起泡，这一点要结合IPC-SM-840（以现行版本为准）的油膜厚度与附着力要求一起看。

另外，厚铜板的钻孔毛刺、蚀刻残余铜也容易被放大。IPC-A-600（以现行版本为准）的验收等级要和IPC-6012（以现行版本为准）的性能等级对齐：Class 3板不能用Class 2的外观容忍度。打样时建议明确要求供应商提供与等级对应的验收照片或AQL方案，避免“按Class 3下单、按Class 2出货”。

一句话：IPC-6012（以现行版本为准）告诉你“要做到什么”，IPC-A-600（以现行版本为准）告诉你“看起来什么样才算合格”。

达标需要什么？厚铜板过 IPC-6012 的三道门槛

很多客户以为IPC-6012（以现行版本为准）达标就是“买一台好蚀刻机、配一条好电镀线”。实际上，厚铜板要通过标准验收，必须在设备、工艺参数、检测方法三条线上都有闭环。

第一道门槛：能稳定加工的设备

厚铜板从3oz跳到5oz、再跳到10oz，每一档对设备都是质变。真空压机、垂直电镀线、DES真空蚀刻连线、CCD三机连印阻焊印刷机、LDI激光直接曝光，这几台设备是基本功。没有真空压机的厂，高含胶PP再贵也压不实；没有垂直电镀线的厂，高纵横比孔的孔铜厚度基本靠赌。

第二道门槛：可冻结的工艺参数

厚铜板不是“调好一次参数就一劳永逸”。不同铜厚、不同层数、不同PP组合的压合曲线、电流密度、蚀刻补偿都要单独建档。我们在DFM阶段就会把厚铜板专属检查清单固化：对称叠层、PP选型、CAM补偿、电流密度、阻焊印刷次数，每一项都要工程签字。

第三道门槛：看得见的检测证据

IPC-6012（以现行版本为准）的达标不能只靠“我们说行”，要靠切片、热冲击、剥离强度三份数据。厚铜板打样至少每批做2~3个金相切片点，Class 3高可靠性项目建议100%切片。288℃浮焊热冲击、剥离强度、AOI全检，构成了完整的证据链。

厚铜板标准达标能力清单

项目	本厂能力
铜厚量产覆盖	0.5~5oz全等级覆盖，5oz以上特殊评审
IPC等级支撑	Class 2/Class 3批量交付，关键汽车项目按Class 3A执行
导体精度控制	DES真空精密蚀刻+负片减法工艺，3oz线宽偏差±15%以内
孔铜达标能力	全自动垂直电镀线，深镀能力≥90%，均匀性≥97%，纵横比13:1
压合与树脂填充	真空压机4~26层，高含胶PP（RC%≥65%），分段加压
热应力验证	288℃浮焊热冲击、剥离强度、低温回火释放应力
阻焊附着力	CCD三机连印+LDI激光曝光，2~3次分层印刷，油膜35~50μm
检测证据链	金相切片+微电阻测试+AOI全检，关键客户100%切片
材料体系	生益/建滔High Tg（Tg≥170℃），全等级高含胶PP常备
认证体系	IATF16949车规级+ISO13485医疗+GJB9001C军工+UL+RoHS

常见问题 FAQ

1. IPC-6012 对厚铜板有专门的“厚铜等级”吗？

没有。IPC-6012（以现行版本为准）按Class 2/Class 3等性能等级管理，不单独命名“厚铜板”。厚铜板需要通过导体厚度、孔铜厚度、热应力、表面缺陷等通用条款来验证，只是这些条款在厚铜板上的工艺窗口更窄。

2. Class 2 和 Class 3 的孔铜厚度要求差多少？

具体数值应以适用版本的IPC-6012、IPC-TM-650及客户规范为准。行业常见参考：Class 2典型最小孔铜约20μm，Class 3典型最小孔铜约25μm，部分汽车/医疗客户会内部升级到Class 3A（≥30μm）。打样前务必在图纸或技术要求里写明目标等级。

3. 厚铜板为什么一定要做 288℃ 热冲击？

厚铜板铜-基材CTE差异大，压合分层、孔铜附着力不足在常温下可能看不出来，但在高温回流焊或功率器件发热时会快速失效。288℃浮焊热冲击是IPC-6012（以现行版本为准）常用的加速验证方法，能在出货前把隐患“炸”出来。

4. 覆铜板涨价背景下，厚铜板材料替代会影响 IPC-6012 达标吗？

会。2026年9月FR-4累计涨幅已超100%，部分厂会用低价常规PP或降档基材替代。高含胶PP、High Tg基材是厚铜板过IPC-6012（以现行版本为准）热应力条款的关键，替代后分层、板翘、CAF风险会显著上升。材料变更必须重新做热冲击和切片验证。

5. 打样阶段怎么验证供应商真的能满足 Class 3？

三件事：一要同铜厚等级的批量切片报告，看孔铜最小值；二要288℃热冲击后的切片照片；三要设备和认证清单（真空压机、垂直电镀线、IATF16949等）。别只看“最高能做多少oz”，要看你目标铜厚等级的稳定交付数据。

总结：厚铜板过 IPC-6012，不是单点达标而是系统达标

厚铜板的IPC-6012（以现行版本为准）验收，核心就四句话：导体宽度/厚度偏差要合格、孔铜厚度不能只看平均值、热冲击要扛住、表面缺陷要按等级验收。每一条背后都对应材料、设备、工艺参数、检测方法四个维度的闭环。

在2026年这一轮涨价潮里，材料替代的诱惑很大，但厚铜板的高功率、高可靠性场景容不得妥协。把IPC-6012（以现行版本为准）条款提前写进DFM评审和技术协议，比到货后返工成本低得多。我们在厚铜板方向覆盖0.5~5oz全等级量产，配套真空压合、垂直电镀、脉冲电镀、DES真空蚀刻和288℃热冲击验证，可协助完成从Class 2到Class 3A的标准达标评估。

本文涉及IPC-6012、IPC-A-600、IPC-SM-840等标准条款均以现行版本为准；文中孔铜厚度、铜厚偏差等数值仅为工程参考量级，具体以图纸技术要求、订单约定的性能等级及供应商实测数据为准。
