一、2026高阶HDI放量，为什么"HDI选厂"突然变难了？

先看两个并行的产业信号。需求端，AI算力硬件在2026年把HDI的规格天花板顶了上去：单芯片功耗突破1800W、IO引脚数成倍增加，服务器主板上4阶及以上的高阶HDI用量快速放大，行业研报给出的预测是——到2028年，AI服务器所用HDI产品里6层及以上结构占比将超过66%（参考EET-China援引的产业链数据）。供给端，头部PCB厂今年集中扩产：鹏鼎控股公告拟定增投建AI服务器与高速光模块高阶HDI项目，新增高阶HDI年产能超过65万平方米；生益电子在吉安投建"芯算智联"高速互联电路板项目扩大HDI产能；景旺电子追加超高多层PCB项目投资，高阶HDI工厂预计10月全线拉通（参考2026年8月底公开公告与媒体披露）。

问题就出在"扩产还没完全落地、需求已经先到"这段窗口期。大厂的产能优先喂给大客户的长期订单，中小研发团队和中小批量采购要插队打样，要么排期拉长，要么被引导去"看起来也能做HDI"的厂家。与此同时，上游高端覆铜板持续偏紧（2026年建滔积层板年内多轮涨价函、低损耗CCL供货紧张），材料端的不确定性又叠加进来。

结果就是：HDI打样的选厂逻辑变了——过去比的是谁便宜、谁快；现在比的是谁能把高阶结构一次做对、谁的材料渠道和产能排期靠得住。下面这套评估方法，就是给这个阶段准备的。

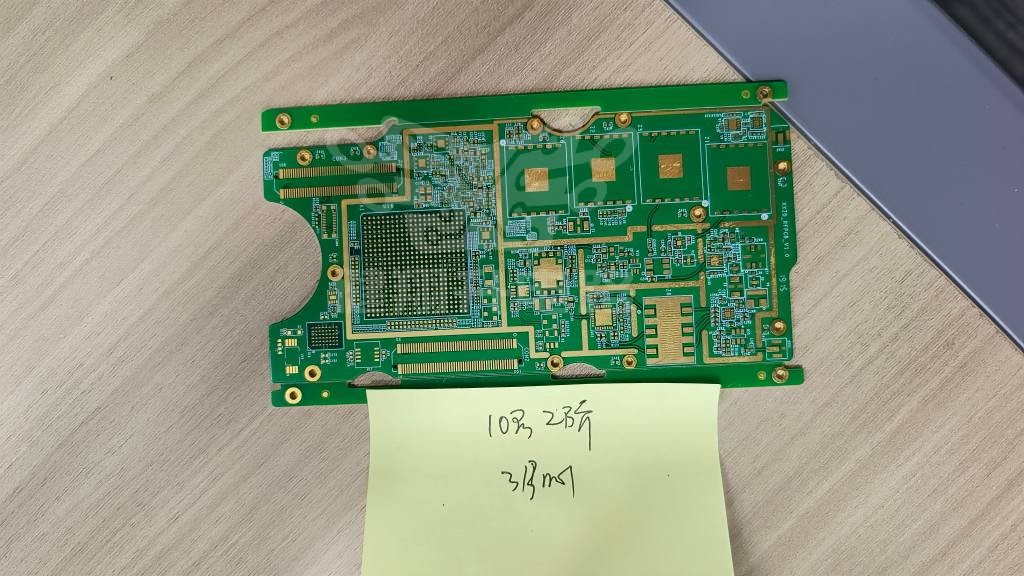

二、什么是HDI板？阶数、盲埋孔、盘中孔三个基础概念

HDI（High Density Interconnector，高密度互连）板，本质上是靠激光微盲孔 + 多次压合 + 细线路三件事，把同样面积里能布下的线路密度大幅提高。普通多层板层与层之间靠机械通孔连接，孔要打穿整板，占掉布线空间；HDI用激光钻出只穿透一两层介质的小盲孔，把连接做在"表面层到内层"或"相邻内层之间"，走线空间一下子解放出来。

理解HDI先要弄清三个词：

这三件事叠加，决定了HDI不是"多几道工序"那么简单——它每多一阶，就是多一轮全流程误差累积。这也是为什么下一节要把厂家能力先分层。

三、HDI板厂能力分层：从1+N+1到任意层，中间隔着什么？

选HDI厂最容易踩的第一个坑，是把"厂家说能做HDI"当成"厂家能稳定做我这款HDI"。HDI产线≠高阶HDI能力。行业里实际存在明显的分层，不同层级对应的设备和工艺控制水平完全不同：

判断厂家在哪个层级，不要听销售口头承诺，直接要三样东西：①做过的最复杂叠构图（含阶数、孔型、介质厚度）②对应产品的出货切片报告③盲孔/盘中孔的实测良率数据。给得出来，说明真做过；支支吾吾只发资质证书的，大概率停留在入门级。

四、HDI板打样厂家怎么选？6个核心维度逐项评估

维度一：真实阶数与叠构能力

这是第一道硬门槛。先把你的设计规格讲清楚——几阶、有没有叠孔、有没有盘中孔、介质厚度多少——让厂家报叠构方案。然后反向验证：他报的叠构在工艺上是否自洽（比如盲孔深径比是否合理、相邻积层的涨缩有没有留余量）。一个靠谱的工程团队会在你下单前就指出叠构里的隐患，而不是照单全收先接了再说。

验证动作：让对方提供同阶数、同类型孔结构的近期出货案例叠构图，并问清楚"这个叠构当时一次良率多少、主要报废项是什么"。能说出具体报废项（比如某层对位偏移、填孔凹陷率）的厂家，才是真在产线上滚过的。

维度二：激光钻孔的最小孔径与孔型质量

激光钻是HDI产线里最贵的单台设备，也是能力下限的标尺。孔径做不做得到0.075mm是一回事，0.075mm的孔打出来孔型圆不圆、孔底残胶有没有清干净、孔壁粗糙度大不大是另一回事。很多厂家标称最小0.075mm，实际量产只敢跑0.1mm——因为小孔良率上不去。

验证动作：让对方提供与你孔径一致的盲孔切片图（看孔型、孔底连接、介质残留），并问清激光设备类型（CO2/UV/固态）与产能。如果是叠孔结构，还要看叠孔处两孔的同心度控制能力——这直接决定电气连接可靠性。

维度三：盘中孔填孔工艺（树脂塞孔/电镀填孔/POFV）

BGA焊盘下的盘中孔必须填平，否则贴片时锡膏会顺着孔跑、虚焊冒油。填孔有两条路线：树脂塞孔+盖帽电镀（POFV）成本低、表面平整，适合不需要叠孔的大多数消费与工控设计；电镀填孔（铜柱填孔）孔内全铜、可叠孔、散热和可靠性更好，但成本高、对电镀药水和电流密度控制要求苛刻。

对采购来说，关键不是二选一，而是看厂家两条工艺是不是都真能稳定做——很多厂只会树脂塞孔，碰到需要电镀填孔的叠孔设计就做不了或良率很低。验证动作：让厂家说明你这款板该用哪种填孔、为什么，并要填孔后的凹陷/凸起实测数据（树脂塞孔凹陷控制在25μm以内、电镀填孔凸起5μm以内是行业常见的参考量级，具体以实际图纸要求为准）。

维度四：阻抗控制与信号完整性

HDI板大量用在高速信号场景，阻抗控制是硬指标。但HDI的阻抗比普通多层板难控：多次压合导致介质厚度波动、盲孔stub、玻纤布编织效应，都会让实测阻抗偏离设计值。真正的问题是板厂有没有在压合参数上做阻抗补偿、有没有逐批的阻抗实测数据回流到叠构调整。

验证动作：要求厂家提供同类型HDI的阻抗实测报告（含测试点位置与CPK），并问清楚单端/差分目标阻抗（如50Ω单端、100Ω/90Ω差分）他们常规能做到的偏差带。能拿出批量CPK数据的，说明阻抗是"控"出来的而不是"测出来碰运气"。

维度五：打样到量产的衔接能力

这是打样选厂最容易被忽视、却最影响后续成本的一环。打样和量产如果不在同一条产线、不冻结同一套参数，就会出现"打样样样合格、批量问题不断"——因为样板师傅手调的参数，换到量产线根本没固定下来。

验证动作：问三个问题——①打样和量产是否同一厂区同一条线？②试产通过后压合/钻孔/电镀关键参数是否书面冻结？③转量产时是否要求重新首件确认？敢承诺"试板参数冻结、转产需重首件"的厂家，是把工程规范当回事的厂家。

维度六：质量体系与可靠性验证

最后看体系和验证能力。基础的是体系认证（ISO9001、IATF16949、UL等），但对HDI更重要的是过程验证和出货验证是否覆盖HDI特有风险：盲孔可靠性（热应力、微切片）、CAF、阻抗抽测、填孔质量抽检。很多普通多层板厂的出货检验项里根本没有盲孔切片这一项。

验证动作：要求把以下项目写进验收规范——首件微切片报告、关键盲孔层切片、阻抗报告、以及按需的可靠性加测项（热应力/CAF/湿热，标准条款以现行版本为准）。厂家愿意把这些写进合同，比口头保证"我们质量很好"有用得多。

五、HDI打样常踩的3类坑与避坑要点

这三类坑的共同点：都不是"运气问题"，而是下单前没有把验收项讲清楚。把第四节六个维度的验证动作写进下单技术协议，坑基本能避掉八成。

六、材料紧缺与涨价期，HDI选厂的3个加分项

2026年这轮HDI选厂，绕不开材料端的大背景：低损耗覆铜板与高端玻纤布供应偏紧，建滔积层板年内多轮涨价函（FR-4覆铜板复利累涨超过100%），松下、南亚等国际厂跟涨，M8/M9级低损耗CCL更是一货难求。材料拿不到，产线再强也白搭。这个阶段选厂，建议在六个维度之外再加三个加分项：

• 加分项1：材料渠道与备库能力。问厂家常备哪些品牌/等级的低损耗CCL与PP（如TG170以上高Tg料、中低损耗高速料），有没有现货库存。材料有备库的厂，打样交期不受上游涨价函影响，报价也更稳。
• 加分项2：产能排期透明度。高阶HDI产能在2026年是大厂订单优先。中小批量客户要问清楚：当前高阶HDI产线的排期到多久、能否给确定的投产窗口。能给明确slot并写进合同的，比"尽快安排"靠谱。
• 加分项3：替代料验证能力。材料紧缺意味着你的原设计材料可能随时被替代。厂家是否具备"同Loss Class不同品牌材料切换前的验证流程"（仿真复核、小批试板、可靠性加测，IPC标准条款以现行版本为准），决定了他能不能在缺料时帮你兜底而不是悄悄换料。

七、深圳HDI供应链视角：源头工厂怎么把六个维度落到产线

深圳是国内HDI产能最集中的区域之一，从材料代理、激光钻孔到电镀填孔药水，配套链完整。但对采购方来说，"在深圳"只是起点，关键还是回到那六个维度逐项核。作为参考，深耕高多层PCB与HDI的深圳源头工厂健翔升，把HDI打样的能力清单透明地列在下面——你可以拿这张表当模板，去对照任何一家候选厂：

健翔升内部对HDI打样的流程是固定的：下单前DFM叠构评审 → 小批试板冻结参数 → 量产按冻结参数走并逐批切片抽检。这套流程本质上就是把第六节那些验证动作制度化——对你来说，评估任何厂家时都可以按这个标准去要求。

八、总结：HDI打样选厂的行动清单

• 先分层再比价：确认你的设计属于哪一阶，只在你需要的层级里筛选厂家，别用高阶需求考验入门厂、也别为入门设计付高阶溢价。
• 用叠构图和切片说话：任何口头能力承诺，都要落到叠构方案、历史切片、良率数据三样实物证据上。
• 把验收项写进协议：首件切片、阻抗报告、填孔质量、可靠性加测，逐项列明再下单。
• 关注材料与排期：2026年涨价与缺料期，优先选有材料备库、产能排期透明、能做替代料验证的厂家。

HDI打样选厂，本质上是选一套"能把复杂结构一次做对的工程体系"，而不是选一个报价数字。把这六个维度核完，你的HDI项目大概率能少走两三轮改板。

获取HDI叠构与打样评估

九、HDI打样选厂FAQ

1. HDI一阶和任意层，差距到底在哪？

一阶（1+N+1）只有一次积层，激光钻一层介质，难度主要在孔径和孔型；任意层意味着每一层之间都可以做盲埋孔互连，需要多次压合、逐层对位补偿，每一轮都在累积误差。差距不在"设备有没有"，而在多轮压合的涨缩控制和过程良率管理——这正是高阶HDI的核心门槛。

2. 怎么验证厂家真的做过3阶以上HDI？

直接要证据链：同阶数叠构图＋出货切片报告＋该产品的量产良率数据。如果厂家能说出这个叠构当时主要的报废项和改善过程，说明是产线上真实跑过的；只发资质证书或"我们设备支持"的，要打问号。

3. 盘中孔一定要填孔吗？树脂塞孔和电镀填孔怎么选？

焊盘上有孔、孔径又小于一定程度时，不填孔会导致贴片虚焊和冒油，一般都需要处理。不需要叠孔的设计，POFV树脂塞孔性价比更高；需要叠孔、高可靠或大电流的设计，选电镀填孔。具体判断交给板厂工程做DFM评审，他们会基于你的叠构给建议。

4. 打样都合格，转批量却出问题，怎么避免？

根因多半是打样与量产参数没对齐。下单时就在技术协议里约定：同线体转产、试板参数书面冻结、批量首件重新确认。这样即使出问题，也能快速定位是材料批次还是参数漂移。

5. HDI打样交期一般多久？为什么有的厂快有的厂慢？

交期主要取决于阶数、激光孔数量、是否叠孔、测试项多少，以及产线排期。一阶简单板可以很快；高阶任意层因为压合轮次多，物理时间就长。报价特别快又特别低的，要警惕是不是准备用入门工艺硬接你的高阶单。

6. 给HDI板厂下单，需要准备哪些资料？

最少三样：Gerber文件、叠构说明（层数/阶数/介质/铜厚）、阻抗需求表（单端/差分目标值）。如果有特殊材料、可靠性测试要求，一并写清楚。资料越全，板厂的DFM评审越准，报价和交期也越接近实际。

一句话收尾：HDI打样不是赌运气，把阶数能力、激光孔径、盘中孔填孔、阻抗控制、量产衔接、质量体系这六关逐一核过，再叠加材料与排期的现实考量，你选到的就是能陪你从打样走到量产的厂。
