摘要：ABF载板和BT载板是IC封装基板两大主流有机材料路线：ABF以味之素积层膜为核心，面向CPU/GPU/AI芯片等FC-BGA高端封装，线宽线距可做到20μm以下、层数可堆叠至14层以上，但上游高度集中且交期长；BT树脂载板工艺成熟、成本弹性好，是存储芯片、手机SoC、射频模组等中高密度封装的主力。选型时先看封装类型与I/O密度：超过10层、线宽/线距要求≤30μm且对高速低损耗敏感时倾向ABF；层数≤8层、成本敏感且追求快速打样时，BT是更现实的选择。健翔升IC载板产线覆盖BT/ABF双材料体系、SAP/MSAP工艺，量产线宽/间距25μm/25μm、打样极限20μm/20μm，可支撑4~5天打样交付。
一、为什么IC封装基板选型绕不开ABF和BT？
封装基板是芯片与外部PCB之间的电气与机械桥梁。随着AI算力、5G/6G射频、车载芯片需求爆发，传统FR-4已无法满足高I/O、高布线密度、低损耗的封装要求，IC载板成为关键增量。
当前有机封装基板市场基本由两条材料路线主导：
- ABF载板：以日本味之素（Ajinomoto）开发的Build-up Film为绝缘介质，主要面向FC-BGA、AI/GPU/CPU等高端计算芯片，特点是超细线路、高层数、低介电损耗。
- BT载板：以双马来酰亚胺-三嗪树脂（Bismaleimide Triazine）为核心材料，工艺成熟、供应弹性大，广泛用于存储芯片、手机SoC、射频/IoT、工控等中高密度封装。
两条路线不是简单的“高端vs低端”关系，而是各自有明确的性能边界和适用封装。采购/工程师在立项早期选错材料，往往会导致后期改版、交期失控或成本超标。
二、ABF载板：为AI和高性能计算而生的超细线路方案
ABF（Ajinomoto Build-up Film）载板是以味之素积层膜作为介电层的封装基板。其诞生初衷是解决FC-BGA封装中凸点间距不断缩小带来的布线密度问题。
核心特征：
- 线路精度高：先进工艺可支持20μm以下、甚至个位数微米线宽/间距，远高于传统BT载板。
- 介电性能优：Dk可低至3.4附近，Df表现优于多数BT树脂，适合高速信号传输。
- 可高层堆叠：量产常见8~14层，先进应用可做到20层以上Build-up结构。
- 封装尺寸大：FC-BGA封装面积可达50×50mm甚至更大，以满足AI服务器芯片的高I/O需求。
据方正证券研报口径，2026年全球ABF载板市场规模预计约121亿美元，2021~2026年复合增速约11.6%；AI服务器主控芯片对ABF载板的需求面积约为消费级PC的9~10倍，这是ABF持续供不应求的核心驱动力。
一句话：ABF载板是“给高算力芯片用的精装公寓”，追求极致布线密度和电气性能。
三、BT载板：存储与主流芯片封装的成熟主力
BT树脂（Bismaleimide Triazine Resin）是一种高性能热固性树脂，具有耐热性好、吸湿率低、机械强度高、尺寸稳定等特点。BT载板自上世纪90年代起就是半导体封装的主流材料之一。
核心特征：
- 工艺成熟：减成法、SAP/MSAP工艺路线成熟，供应链参与者多，交期相对可控。
- 成本弹性大：材料供应较分散，国产化程度高，适合成本敏感型封装。
- 机械与耐热稳定：抗弯强度高、吸湿率低，车规与工业场景接受度高。
- 主流层数较低：常见2~8层，部分高阶应用可扩展至10层以上。
从应用端看，BT载板覆盖了存储（DDR、NAND Flash）、手机SoC、射频前端、PMIC、物联网芯片、CMOS图像传感器等主流封装。浦银国际研报数据显示，2021年全球BT载板市场规模约71亿美元，增速低于ABF但体量仍然可观。
一句话：BT载板是“量产友好、成本可控的通用住宅”，适合绝大多数中高密度封装。
四、ABF载板 vs BT载板：8个核心指标对比
下面从材料本质、工艺能力、电气性能、热性能、应用场景、供应格局、成本结构和打样可行性八个维度做系统对比。
| 对比维度 | ABF载板 | BT载板 |
|---|---|---|
| 核心材料 | 味之素Build-up Film（ABF积层膜） | BT树脂（双马来酰亚胺-三嗪树脂） |
| 典型层数 | 8~14层量产，先进应用可达20层以上 | 2~8层常见，部分高阶10层以上 |
| 线宽/线距 | 可支持20μm以下，先进工艺≤10μm | 常见30~40μm，先进SAP可下探至25μm |
| 介电性能 | Dk可低至3.4附近，Df较低，高速性能优 | Dk通常4.3~4.8，高频高速场景略逊 |
| 热/机械性能 | CTE低、与硅芯片匹配好；高层板翘曲控制难度大 | 机械强度高、耐热耐湿、尺寸稳定 |
| 典型封装 | FC-BGA、CPU/GPU/AI芯片、FPGA、ASIC | BGA、CSP、PBGA、存储封装、手机SoC、射频 |
| 材料供应格局 | 味之素占据全球90%以上份额，供应高度集中 | 三菱瓦斯、生益、斗山、LG等多厂商竞争，弹性大 |
| 成本与交期 | 材料与加工成本高，打样周期通常较长 | 性价比突出，国内打样可压缩至数个工作日 |
五、不同芯片封装该选ABF还是BT？
封装类型和I/O密度是决定性变量。下表按常见封装场景给出方向性建议。
| 封装/芯片类型 | 推荐主材 | 关键理由 |
|---|---|---|
| CPU/GPU/AI加速器 | ABF | 高I/O、大封装尺寸、超细线路、低延迟需求 |
| DDR/NAND Flash存储芯片 | BT | 成本敏感、层数不高、量产后良率稳定 |
| 手机SoC/可穿戴CSP | BT | 封装尺寸小、追求轻薄、对交期敏感 |
| 5G/6G射频前端、毫米波 | BT或ABF | BT成本低、射频性能均衡；ABF适合更高频、更复杂模组 |
| 车载SoC/功率器件/BMS芯片 | BT为主 | 更看重耐热、耐湿、长期可靠性；BT工艺成熟度更高 |
| FPGA/网络交换芯片 | ABF或高端BT | 根据I/O密度和传输速率在两者之间权衡 |
选型抓手：如果封装I/O超过一定阈值、层数≥10、线宽/线距要求≤30μm且对信号完整性敏感，优先评估ABF；否则BT在成本、交期和可制造性上往往更占优。
六、ABF/BT载板选型的4个常见误区
在IC载板打样和量产中，材料选择只是第一步，下面这些误区更容易导致项目延期。
- 误区1：ABF一定比BT好
ABF的高密度优势并非所有封装都需要。对存储、手机SoC等I/O密度中等的场景，ABF的成本和交期反而会成为负担。选型应从封装需求出发，而不是材料越先进越好。 - 误区2：只看材料不看制程能力
同样的BT树脂，不同厂商的SAP/MSAP成熟度、线宽控制、层间对位精度差异巨大。选择供应商时要比对最小线宽/间距、最小激光孔径、层间对位精度和AOI检测能力。 - 误区3：忽视供应链集中度
ABF薄膜高度依赖味之素，遇到AI芯片需求爆发期，交期可能显著拉长。若项目周期紧张，应提前确认材料可得性，必要时准备BT替代方案。 - 误区4：认为层数越多越好
线路密度和信号完整性更多取决于阻抗控制、叠层设计与材料匹配，而非单纯堆叠层数。22层ABF的信号质量未必优于设计良好的8层FC-BGA。
七、国内IC载板打样的现实：ABF稀缺，BT是更稳的启动路径
中国大陆在IC载板领域整体处于追赶阶段。全球高端ABF载板产能主要集中于日本揖斐电、新光电气、中国台湾欣兴/南电/景硕等少数厂商，大陆仅有兴森科技、深南电路等少数企业具备FC-BGA（ABF）量产或试产能力。对于绝大多数中小型芯片设计公司和模组厂商而言，ABF载板打样存在两个现实门槛：
- 材料可得性：ABF薄膜由味之素高度垄断，产能扩张受上游树脂和T-glass玻璃布供应限制，打样排期通常较长。
- 工艺门槛：ABF载板普遍采用SAP/MSAP、电化学填孔、大尺寸层压等工艺，对洁净车间、设备精度和制程稳定性要求极高。
相较之下，BT载板在国内供应链更成熟，打样周期和成本弹性都更友好。健翔升作为深耕IC载板十余年的深圳厂商，建有十万级洁净车间和SAP/MSAP精密产线，BT树脂与ABF薄膜均保持常用牌号备料，可为客户提供从设计评审、材料选型、叠层阻抗计算到快速打样的一站式服务。
从工程实践看，健翔升的IC载板量产线宽/间距可达25μm/25μm，打样极限可达20μm/20μm；最小激光盲孔50μm、机械微孔100μm；层间对位精度控制在±5μm以内，并配备2μm精度的AOI与最小50μm测试PAD的微针飞针测试。这意味着对大多数BT载板和部分中阶ABF需求，国内打样完全可以在4~5个工作日内拿到首批样品。
工程建议：项目启动阶段先用BT载板跑通封装与测试闭环，再视量产需求决定是否升级到ABF。这样能用最小成本验证设计、锁定工艺窗口。

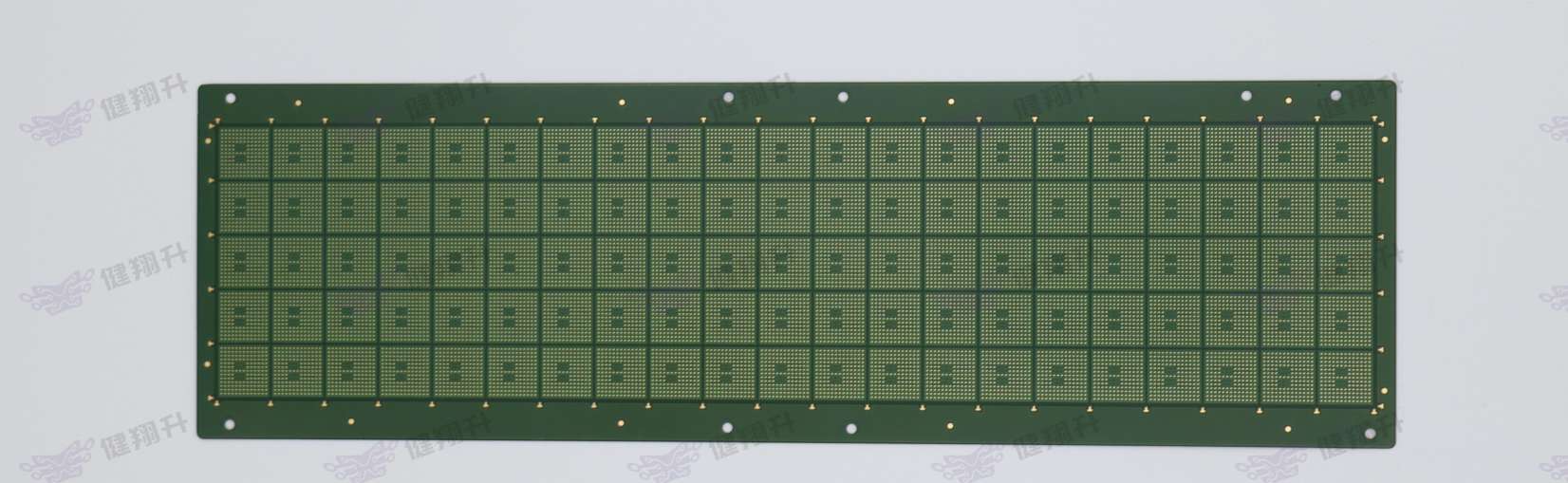

八、健翔升IC载板关键能力一览
| 能力项 | 规格/水平 | 工程意义 |
|---|---|---|
| 材料体系 | BT树脂、ABF薄膜、低损耗板材（Df≤0.003）均常备 | 覆盖主流封装基板材料，可快速响应不同封装需求 |
| 线路精度 | 量产25μm/25μm，打样极限20μm/20μm | 满足BGA/CSP/FC等高I/O封装的高密度布线 |
| 钻孔能力 | 激光盲孔最小50μm，机械微孔最小100μm | 支撑叠孔、填孔等高阶互连设计 |
| 层间对位 | LDI激光曝光，层间对位≤±5μm | 多层载板关键制程，直接影响良率 |
| 测试能力 | 2μm AOI + 50μm微针飞针，100%全检 | 保证微细线路的开短路缺陷不被漏放 |
| 交付周期 | 标准打样4~5个工作日，可协商加急 | 缩短芯片封装验证周期，抢占市场窗口 |
九、常见问题
Q1：ABF载板和BT载板最核心的区别是什么？
最核心的区别在绝缘介质材料与线路精度。ABF以味之素积层膜为核心，适合做超细线路、高层数、高I/O封装；BT以BT树脂为核心，工艺成熟、成本弹性大，适合主流中高密度封装。两者面向的封装类型和芯片等级不同。
Q2：AI芯片一定要用ABF载板吗？
高性能CPU/GPU/AI加速器通常采用FC-BGA封装，I/O密度和封装尺寸要求高，ABF是主流选择。但如果I/O密度和层数要求不高，部分中低算力AI芯片也可用高端BT载板做降本方案。关键是结合芯片引脚数、线宽/线距和信号速率做评估。
Q3：BT载板能做到多细的线路？能不能替代ABF？
采用SAP/MSAP工艺的BT载板可以把线宽/线距推进到25μm甚至20μm级别，对很多存储、射频和 IoT 封装已经足够。但在线路密度、高层数堆叠和低介电损耗方面，BT仍无法完全替代ABF。是否需要升级，应以封装电气仿真和成本预算为准。
Q4：IC载板打样为什么要比普通PCB打样贵很多？
IC载板的材料成本、洁净车间要求、设备精度、检测标准都远高于普通PCB。SAP/MSAP、激光微孔、电化学填孔、2μm AOI、微针飞针等工艺环节都会推高制造成本；同时小批量打样的NRE分摊也会比较明显。具体溢价幅度取决于层数、线宽/线距和材料选择。
Q5：国内能做ABF载板打样的厂商多吗？
真正具备FC-BGA/ABF量产或稳定打样能力的国内厂商仍属少数。大多数中小型封装项目更适合从BT载板入手，确认封装设计后再评估是否需要升级到ABF。健翔升等深圳厂商可提供BT/ABF双材料体系的打样支持，帮助客户在早期完成工艺验证。
Q6：选IC载板供应商时，除了材料还要看哪些能力？
重点看五项：①最小线宽/线距与量产稳定性；②最小激光/机械孔径及填孔能力；③层间对位精度；④AOI与电测检测精度；⑤DFM评审与打样响应速度。材料只是起点，制程一致性才是决定良率的关键。
十、总结：先定封装，再定材料
ABF载板和BT载板不是竞争关系，而是各自在IC封装基板生态中承担不同角色。选型逻辑可以简化为三步：
- 看封装类型：FC-BGA、高算力芯片优先考虑ABF；BGA/CSP、存储/手机SoC/射频优先考虑BT。
- 看线路密度与电气需求：线宽/线距≤30μm、层数≥10、高速低损耗敏感时倾向ABF；否则BT更经济。
- 看供应链与项目周期：ABF材料集中、交期长，适合量产规划；BT打样快、弹性大，适合验证阶段和中小批量。
对正在做芯片封装打样的团队来说，先用BT跑通封装验证、再视量产规模升级ABF，往往是成本与风险最平衡的路径。
