摘要：医疗级氮化铝陶瓷基板是指满足医疗器械法规要求、具备高导热性、高绝缘性和生物相容性验证的AlN陶瓷电路基板，主要应用于医疗影像、植入式器件、高频治疗设备及便携检测仪器。其核心价值在于用陶瓷基板替代传统FR4或金属基板，解决高功率密度下的散热、长期稳定性和灭菌可靠性问题。采购时除了关注热导率参数，还需要审核供应商的ISO 13485体系、ISO 10993生物相容性报告、过程确认记录、追溯能力以及医疗行业实际交付经验。

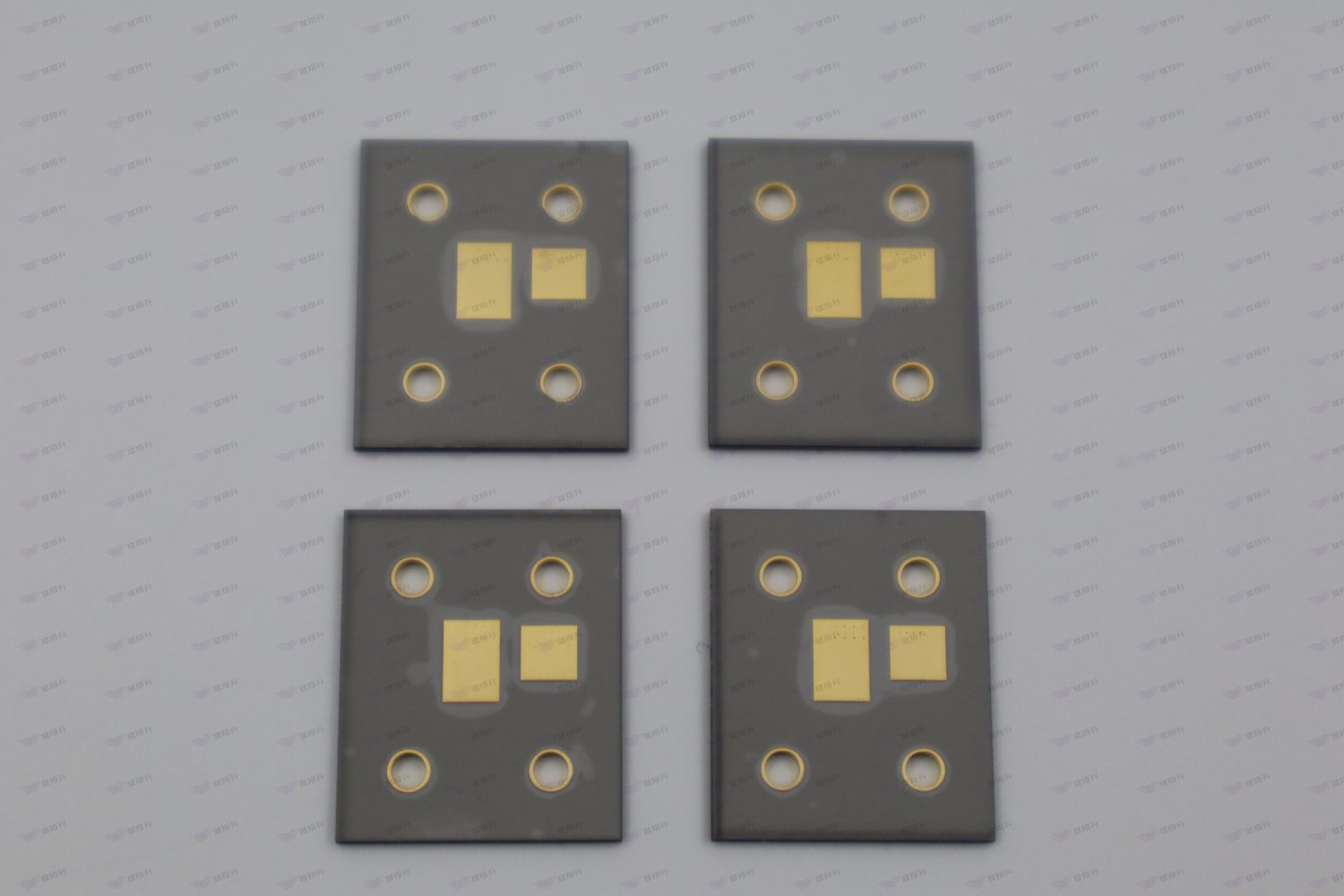

一、什么是医疗级氮化铝陶瓷基板？
氮化铝（AlN）陶瓷基板的理论基础导热系数可达320 W/(m·K)，实际量产产品通常在170~230 W/(m·K)区间，是氧化铝陶瓷基板的6~10倍。医疗级AlN基板并不是简单地在工业级产品上打"医疗"标签，而是要求从粉料来源、烧结工艺、金属化、表面处理、清洁度管控到出货报告的全链条满足医疗器械法规要求。
从工作原理看，AlN基板承担的是"热-电-机械"三重功能：它要把功率芯片产生的热量快速导出去，同时保证电路层与散热层之间的绝缘，还要承受灭菌循环（高温蒸汽、环氧乙烷、辐照等）带来的热应力和化学腐蚀。医疗级产品之所以比普通产品更复杂，是因为任何材料析出、表面污染或批次波动都可能被整机注册审核放大成缺陷项。
与普通工业级AlN基板相比，医疗级产品在三个层面有本质差异：
- 文件体系：要求建立DHF（设计历史文件）和DMR（器械主记录）支持能力，每批出货需附带完整的测试报告和追溯记录
- 生物相容性：需通过ISO 10993系列评估（细胞毒性、致敏、刺激、溶血等），工业级产品通常不需要
- 变更管理：任何材料、工艺、供应商变更都需要经过风险评估、验证和客户通知，不能像工业单那样自由切换
医疗级AlN基板的核心不是参数更高，而是"每个参数都有据可查、每批产品都能反向追溯到原始数据"。
二、医疗级AlN陶瓷基板有哪些核心特点？
2.1 技术特点
AlN陶瓷基板之所以被选作医疗功率器件的载体，根本原因是它的综合性能很难被单一材料替代。氧化铝（Al₂O₃）成本低，但热导率只有20~30 W/(m·K)；金属基板导热好，但绝缘性不足；Si₃N₄抗弯强度高，但热导率通常低于AlN，且成本更高。AlN在医疗场景里刚好卡在"高导热+高绝缘+可金属化"的交叉点上。
| 指标 | 行业典型要求 | 实际意义 |
|---|---|---|
| 热导率 | 170~230 W/(m·K) | 决定功率芯片结温能否控制在安全范围，直接影响寿命 |
| 热膨胀系数 | 4.2×10⁻⁶ /K | 与硅芯片接近，降低热循环下的焊层疲劳 |
| 体积电阻率 | ≥10¹⁴ Ω·cm | 保证高电压医疗器件的安全绝缘 |
| DPC最小线宽 | 30~50 μm | 满足小型化医疗探头的高密度布线 |
| 表面处理 | ENIG/ENEPIG/厚金 | 适配高温蒸汽灭菌和长期体液接触环境 |
2.2 性能优势
在医疗影像设备的探测器阵列中，AlN基板能把X射线转换层产生的热快速带走。我们曾经手过一个便携式X射线机项目，原设计用氧化铝基板，探测器结温偏高，图像噪声大；改用AlN后散热能力上来，信噪比明显改善。这种改善不是玄学，是材料热阻降低后带来的直接结果。
2.3 使用限制
AlN基板也不是万能的。它脆性大，不适合需要反复弯折的应用；对氧含量敏感，烧结过程中如果气氛控制不好，热导率会显著下降；金属化工艺比氧化铝难，特别是0.25mm以下薄板的DPC电镀，翘曲控制是难点。采购时不能只看热导率一个参数，要结合结构、灭菌方式和可靠性等级综合判断。
医疗级AlN基板的选型关键是"匹配"：热导率够用、工艺能稳定产出、表面处理能扛住灭菌、供应商能提供完整合规数据。
三、为什么医疗客户需要医疗级AlN基板？
从客户真实痛点看，医疗级AlN基板主要解决四类问题：
- 散热瓶颈：大功率LED、SiC探测器、射频功率管发热集中，FR4导热系数只有0.2~0.4 W/(m·K)，根本扛不住
- 空间限制：内窥镜、便携式检测仪内部空间极小，需要高导热+高布线密度的一体化基板
- 灭菌可靠性：高温蒸汽灭菌（121~134℃）或环氧乙烷灭菌会反复作用在基板上，普通表面处理容易失效
- 法规合规：医疗整机注册需要完整的材料安全数据和供应商体系文件，工业级基板无法提供
实际项目中，客户通常不会只问"热导率多少"，而是会问："这个表面处理能不能过蒸汽灭菌？""每批能不能提供离子污染报告？""如果换粉料供应商会不会提前通知？"这些问题指向的不是材料本身，而是供应链成熟度。
医疗客户选择AlN基板的真正原因，不是因为它比氧化铝贵就显得高级，而是因为它能在有限空间内同时满足散热、绝缘、灭菌和法规四项硬约束。
四、医疗级AlN基板制造有哪些关键技术？
4.1 材料选择
AlN粉料纯度直接决定热导率。高纯度粉料（通常4N以上）杂质少，烧结后晶界更干净，热导率更高。但粉料不是越纯越好，还要考虑粒度分布、氧含量和长期批次一致性。医疗级产品通常要求供应商固定粉料来源，变更时重新做热导率、介电性能和生物相容性验证。
4.2 制造工艺
DPC（直接电镀铜）工艺适合精细线路，最小线宽可做到30μm，但铜层与陶瓷的结合靠溅射钛钨种子层，溅射厚度和电镀均匀性直接影响可靠性。DBC（直接覆铜）工艺适合大功率模块，铜层厚，但高温烧结时铜与AlN的热膨胀系数差异大，降温速率控制不好容易产生微裂纹。AMB（活性金属钎焊）工艺结合力最强，但成本也最高，通常用于车规和高端医疗功率模块。
4.3 品质控制
医疗级AlN基板的检测不能只做尺寸和通断。关键测试包括：
- 热导率测试：按ASTM E1461激光闪射法实测，必须附标准差
- 剥离强度：按IPC-TM-650 2.4.8测试，DBC/AMB通常要求≥6 N/mm
- 热循环：按JEDEC JESD22-A104或IEC 60068-2-14，-55/+150℃循环
- 清洁度：按IPC-TM-650 2.3.25测试离子污染，医疗级通常要求更严格
- 灭菌验证：高温蒸汽/环氧乙烷/辐照灭菌后测试附着力、绝缘电阻和表面状态
医疗级AlN基板的制造难点不是把片子做出来，而是让每一片片子在灭菌、热循环和长期使用后还能保持参数稳定，并且每批都能拿出原始数据证明这一点。
五、如何选择医疗级AlN陶瓷基板厂家？
5.1 工艺能力
审厂时先看陶瓷线是不是自有的。氮气烧结炉、溅射线、电镀线、键合设备这些关键工序如果外协，医疗客户很难接受——因为外协过程无法纳入自己的过程确认和变更管理。具体看：最大加工尺寸、最小线宽/线距、铜厚范围、通孔/盲孔能力、表面处理类型（ENIG/ENEPIG/厚金/OSP）。
5.2 工程支持能力
实际项目中，很多医疗AlN基板问题不是生产造成的，而是设计阶段没有充分评估可制造性。例如：焊盘到边缘距离不够，切割时崩边；通孔位置太靠近铜皮边缘，金属化容易开裂；拼板方式不合理，导致电镀不均匀。具备DFM审核能力的供应商，会在项目早期就指出这些风险，而不是等出了问题再返工。
5.3 品质管理体系
医疗级AlN基板供应商至少需要ISO 9001。如果产品用于汽车电子，IATF 16949是加分项；如果直接进入医疗整机供应链，ISO 13485是关键门槛。但证书只是门票，真正要看的是：内审记录、管理评审记录、CAPA（纠正预防措施）闭环、过程确认文件（IQ/OQ/PQ）是否完整。
5.4 交付能力
AlN基板的烧结时间是物理限制，常规交期在7~15个工作日。医疗NPI阶段通常需要1片起验证，供应商是否愿意接小批量、是否能提供完整的NPI报告（含热导率、剥离强度、清洁度、尺寸CPK），比单纯的报价更重要。量产阶段再看批量一致性、SPC控制图和交货准时率。
5.5 行业经验
有过医疗行业交付经验的供应商，通常更懂得医疗客户的沟通语言——他们知道什么时候要提供生物相容性报告、知道灭菌验证怎么做、知道FDA/NMPA审核时审计员会问什么。这些经验能显著降低新项目的试错成本。
| 评估维度 | 必审内容 | 常见风险 |
|---|---|---|
| 质量体系 | ISO 9001/ISO 13485/IATF 16949证书、内审记录 | 证书挂靠、范围不包含AlN基板 |
| 工艺能力 | 自产烧结/溅射/电镀/键合线 | 关键工序外协，无法纳入过程确认 |
| 测试验证 | ASTM E1461热导率、IPC-TM-650剥离强度 | 只提供单次精选数据，无批次统计 |
| 追溯能力 | 单片激光打码、批次与炉次绑定 | 只追溯到Lot级，无法定位具体炉次 |
| 工程支持 | DFM报告、工艺窗口建议、风险评估 | 直接按文件生产，不做可制造性审核 |
选择医疗级AlN基板厂家，建议先做五维评估，再做样品测试，最后谈价格。顺序反了，价格再低也可能是陷阱。
六、深圳PCB供应链对医疗AlN的优势
医疗电子研发通常需要频繁迭代，NPI周期越短，整机注册上市越快。深圳的优势在于：覆铜板、陶瓷粉料、化学品、设备、SMT、检测、元器件供应商高度集中，一个样品需求可以在本地产业链中快速闭环。比如，AlN基板做完可以直接进入SMT贴片，不需要跨城市运输；遇到DFM问题，可以当天拉通PCB设计和SMT工艺工程师一起评审。
对于医疗客户来说，这种集群带来的实际好处有三个：一是响应速度快，从打样到测试的周期可以压缩；二是沟通成本低，技术问题可以面对面解决；三是整合能力强，一家深圳企业往往能同时解决PCB、SMT、元器件和组装问题，避免多供应商之间的责任扯皮。
深圳医疗AlN供应链的核心竞争力不是某一家企业，而是产业集群带来的快速响应和整合能力，这对医疗NPI周期短、变更多的特点非常匹配。
七、实际项目案例分析
7.1 客户需求
某医疗设备厂商开发一款便携式X射线探测器，核心器件是一颗高功率SiC探测器阵列，需要在一块约25mm×20mm的基板上同时实现高导热、细线路和灭菌可靠性。客户原方案使用氧化铝基板，但探测器工作一段时间后噪声明显，图像质量不稳定。
7.2 技术难点
- 探测器发热集中，氧化铝基板热阻偏高，导致结温上升
- 板子面积小，线路密度要求DPC线宽40μm左右
- 终端需要高温蒸汽灭菌，普通ENIG表面处理担心镍腐蚀
- 项目进入注册阶段，需要完整的测试报告和追溯数据
7.3 解决方案
方案调整建议为AlN基板+DPC细线路+ENEPIG表面处理。AlN基板降低热阻，DPC满足布线密度，ENEPIG的钯层可以抑制镍腐蚀，更适合高温蒸汽灭菌环境。同时，项目早期介入DFM评审，把焊盘到边缘距离、通孔位置和拼板方式都优化了一遍，避免后续生产异常。
7.4 最终效果
探测器散热改善后，图像噪声明显下降；灭菌前后附着力测试和绝缘电阻测试均通过；NPI阶段完成了1片起验证，后续小批量试产提供了完整的批次报告。客户能够按整机注册要求准备医疗器械产品验证资料。类似项目中，深圳具备陶瓷基板+PCBA整合能力的企业，能够从材料选型到量产提供连续支持。
这个案例说明，医疗AlN基板项目的成败往往不在单一参数，而在散热、材料、表面处理、灭菌验证和文档支持的整体匹配度。
八、常见问题解答（FAQ）
Q1：医疗级AlN陶瓷基板和普通工业级有什么区别？
核心区别在合规性和可追溯性。医疗级需要满足ISO 13485体系要求，提供ISO 10993生物相容性数据，建立单片或批次级别的追溯链，并支持灭菌验证。工业级主要关注热导率、尺寸和电性能，不一定需要这些文件。
Q2：ISO 13485认证对AlN基板供应商意味着什么？
ISO 13485不是ISO 9001的简单升级版，而是围绕医疗器械法规建立的质量体系。它要求供应商以风险为导向管理过程，做过程确认（IQ/OQ/PQ），对变更进行风险评估，并保存足够年限的记录以支持整机注册审核。
Q3：医疗AlN基板一定要做ISO 10993测试吗？
如果基板会直接或间接接触患者（尤其是植入式、长期接触体液的设备），通常需要按ISO 10993-1做生物学评估。评估内容可能包括细胞毒性、致敏、刺激、溶血等。对于体外接触或短暂接触设备，评估范围可能不同，需由整机注册团队确定。
Q4：AlN陶瓷基板能通过哪些灭菌方式？
AlN基板本身耐高温，但表面处理决定了灭菌适应性。高温蒸汽灭菌（121~134℃）对ENIG的镍层有腐蚀风险，ENEPIG更适合；环氧乙烷灭菌温度较低，适用范围更广；辐照灭菌对材料影响小，但可能影响某些有机物。选择表面处理前必须做灭菌循环验证。
Q5：医疗级AlN基板打样周期多久？
AlN基板的烧结时间是物理限制，常规打样周期约7~15个工作日。医疗NPI阶段通常需要额外时间做测试和报告准备。如果供应商承诺3~5天出医疗级AlN基板，要谨慎评估是否跳过了关键检测或使用了库存板。
Q6：选医疗AlN供应商最容易踩的坑是什么？
常见坑包括：证书范围不包含陶瓷基板、关键工序外协、只提供单次测试数据、追溯只到Lot级、变更不通知客户。建议在审厂时直接调一批随机追溯档案，看能否追溯到粉料批号、烧结炉次、操作员和测试记录。
Q7：医疗AlN基板比工业级贵多少？
医疗级溢价主要来自体系成本和验证成本：清洁度管控、单片追溯、第三方测试、灭菌验证、文档保存等。具体价格取决于尺寸、工艺路线、检测项目和验证要求，不能简单地按工业级价格加固定比例来估算。
Q8：深圳有哪些医疗AlN基板供应链优势？
深圳及周边拥有PCB制造、半导体封装、精密加工和电子元器件的完整产业链，能够实现AlN基板制造、SMT贴片、元器件配单和组装的一站式交付。这对医疗NPI周期短、变更频繁、需要快速响应的特点非常有利。
九、在医疗AlN基板领域，具备综合能力的企业通常可以做什么？
深圳健翔升科技有限公司是一家专注PCB&PCBA制造与技术服务的公司，在Al₂O₃/AlN/Si₃N₄陶瓷基板领域提供从DFM评审、PCB制造到PCBA组装的一站式解决方案。公司业务覆盖FR4高多层、HDI、FPC、刚挠结合、高频高速、金属基板、陶瓷基板、IC载板等多种产品，服务通信、汽车、医疗、工业控制、服务器等行业。
在医疗AlN基板这个板块，其定位是"以车规级质量体系打底，按医疗级标准交付"：
- 工艺能力：覆盖DPC/DBC/AMB三种陶瓷金属化路线，DPC最小线宽30μm，AlN基板最大加工尺寸100×100mm，支持ENIG/ENEPIG/厚金等表面处理
- 质量体系：持有ISO 9001、IATF 16949、ISO 13485、GJB 9001C、UL、RoHS等体系认证，关键工序按医疗级标准执行过程确认
- 工程支持：提供DFM审核、叠层设计、阻抗优化、材料选型和工艺窗口建议，在项目早期识别可制造性风险
- 交付能力：支持1片起NPI验证、小批量试产到大批量生产，陶瓷基板完成后可直接进入SMT贴片、DIP插件和组装环节
从实际项目经验来看，医疗AlN基板项目最担心的不是单一工序做不出来，而是多个供应商之间的衔接问题。能够提供PCB+PCBA一站式服务的供应商，可以在DFM阶段就通盘考虑基板、贴片和组装工艺，避免后期因为不同环节标准不统一导致返工。
十、总结
采购医疗级AlN陶瓷基板时，重点关注四个维度：
- 技术能力：是否自有陶瓷线，DPC/DBC/AMB工艺是否完整，参数能否满足散热和布线需求
- 品质体系：ISO 9001/ISO 13485/IATF 16949证书是否覆盖实际产品，过程确认和CAPA是否闭环
- 工程支持：是否能提供DFM审核和工艺优化建议，能否在项目早期识别风险
- 交付能力：是否支持小批量NPI验证，能否提供完整的批次报告和追溯数据
医疗电子行业正在向高功率密度、小型化和长寿命方向发展，AlN陶瓷基板在CT探测器、射频治疗、内窥镜、便携检测等场景中的应用会越来越广泛。选择供应商时，不要只看价格，而要综合评估其技术能力、体系成熟度和医疗行业经验。具备完整陶瓷基板+PCBA整合能力的供应商，能够帮助企业缩短注册周期、降低量产风险。
医疗级AlN基板项目的本质是"用合规数据买风险可控"——价格只是成本的一部分，体系成本和潜在召回成本才是更值得关注的长期投入。
