一副AI眼镜要用35片FPC软板，难的不是做小，是每批都一个样

AI眼镜出货翻倍，一副机器里三十多片板子，柔性板成了主要载体。这篇讲讲镜腿那块板难在哪：弯折分区、覆盖膜、微孔对位、薄板的散热与刚度，以及研发阶段该提前定下来的几件事

FPC软板在AI眼镜里，塞的多半不是正经位置，集邦咨询 10 月的预测，全球 AR 眼镜出货量在 2026 年会翻倍到 131 万台。量起来，压力先落在板子上：产业链拆过一副 Meta 那类眼镜，本体三十多片电路板，FPC软板 3 片，单机 PCB 价值 7.59 美元。片数多、面积小，位置也不规整——镜腿、模组边上、铰链过渡段。

为什么这块地方只能上软板？

镜腿是一根拇指粗的塑料条，里面要塞麦克风、扬声器、触控和电池，剩给板子的只有一条缝了，硬板塞不进，塞进去也弯不了。

FPC软板的做法，是把铜箔压在聚酰亚胺薄膜上，线路跟着薄膜一起弯。没有玻纤布和环氧树脂那层刚性支撑，所以薄、能折、能贴着结构走；代价是尺寸稳定性差些，蚀刻和压合的涨缩要单独补偿。主要容易混的是基材：聚酰亚胺耐得住回流焊，PET 便宜但耐温差一截，只适合不过炉的位置，选错整批都得重来。

首先，弯折半径，静态和动态是两回事，图纸写"可弯折"很轻松，做出来扛不扛得住是另一回事。装好不再动的是静态弯折，跟着铰链天天开合的是动态弯折，判据完全不同。半径越小，外侧铜箔受的拉应力越大；铜厚从 8 微米提到 35 微米，能弯的次数掉得很快。

有个穿戴项目图纸标 R1.0，实物弯到 R0.6。样机没事，小批量跑两周开始断线，后来改分段圆弧、铜厚降到 18 微米才稳住。等量产再改，治具模具都得重开。

一致性比线宽更难受，1.2/1.2mil 不算极限，难的是每批都一样。软板薄，压合时层间容易偏；激光打 0.075mm 盲孔，孔底清不干净就出空洞；蚀刻这边实际线宽和标称差一截。所以报价里测试和补强占得比硬板多——补强片偏 0.1mm，插件就翘，裸板电测还测不出来。

薄板还有两笔账。眼镜贴着皮肤戴，主控一工作热量得有地方走，软板铜薄、层数少，导热通道本来就窄，做薄能减重，热扩散面积也小，温升反而上去；刚度同理，0.1mm 的板子进回流炉没支撑，翘曲比 1.0mm 难控，得配载具走 SMT。

什么时候该换软硬一体的方案？

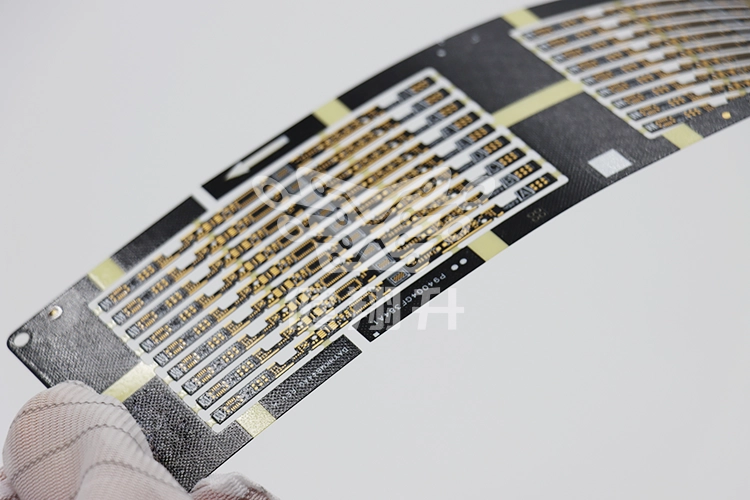

镜腿和主板之间只是"折一下装进去"，用 FPC软板 加连接器就够；要求一体化、省连接器、还要过多次开合，才轮到刚挠结合板——硬板段放器件，软板段过铰链，中间压成一体。健翔升这边 1~20 层柔性板、0.03~0.60mm 板厚、1.2mil 线宽都做，刚挠结合板到 2~30 层，难点不在层数，在软硬交界的分层和溢胶。

下单前问三句：弯折区是静态还是动态，半径多少，要不要过回流炉。这三句定了，基材、铜厚、补强、载具跟着定，报价也不用来回改。

AI眼镜这波量起来，对柔性板的要求其实没变，还是薄、能弯，只是容错空间压窄了。三十多片板里出问题的，多半不是线路画得对不对，而是弯折分区、覆盖膜开窗这些边角。

我们健翔升承接过这种类型的订单，有需求的欢迎联系讨论~
