铜基板不是万能的:局部热点用热电分离,整板大电流还得靠厚铜
大功率模块散热,铜基板、厚铜、陶瓷各管一段。这篇按热源形态拆开讲:铜基板的热阻卡在哪一层、热电分离解决了什么矛盾、什么情况下上铜基反而多花钱,以及下单前该给全的几个参数。
铜基板解决的不是温度高,是热度出不去。充电桩功率模块、储能变流器、车载 OBC,这几类板子经常被放在一起谈散热,其实热源形态差得挺远。有的是整片铜排那么宽的面积在发热,有的是 SiC 模块底下几平方毫米的一个点,局部能顶到一百多度。
普通 FR-4 导热在 0.3W/m·K 这个量级,热量主要靠铜层横向摊开,再经散热过孔往结构件上导。铜厚只有 1oz 时横向扩散能力有限,热源附近很快堆起来。铜基板要解决的就是这件事,拿整块铜当底座把热摊开。但它不是放在哪儿都合适,用错地方就是白花钱。
| 方案 | 结构本质 | 适合的热源 | 代价 |
|---|---|---|---|
| 厚铜板 | 铜层加到 2~4oz,热量靠铜面横向铺开 | 整片均匀发热,兼大电流载流 | 蚀刻难,线宽做不细 |
| 铜基板 | 整块铜当底座,线路与铜之间隔一层绝缘介质 | 局部热点,要金属底座支撑和散热 | 材料贵,钻孔铣边费刀 |
| 热电分离 | 导电层与散热层分开设计,各走各的路 | 大电流和局部高热流密度同时存在 | 压合次数多,工序长 |
| 陶瓷基板 | 绝缘层本身就是陶瓷,铜直接覆上去 | 高压绝缘加高热流密度 | 尺寸受限,成本高 |
分界线其实很清楚:热量集中在一点、需要一块金属把热摊开,金属基板这条线才有意义;整片均匀发热,加厚铜层比换底座更直接。
热阻常常卡在中间那层膜
选型时容易只看一个数:铜的导热系数约 400 W/m·K,铝约 200。实际装配里热走得顺不顺,更多取决于热源到铜基体之间那层绝缘介质——它导热但要绝缘,厚度几十微米,热阻往往比整块铜还大。标称 1~385W/m·K 说的是不同结构能做到的范围,问的时候得问清是哪一层、什么条件下测的。

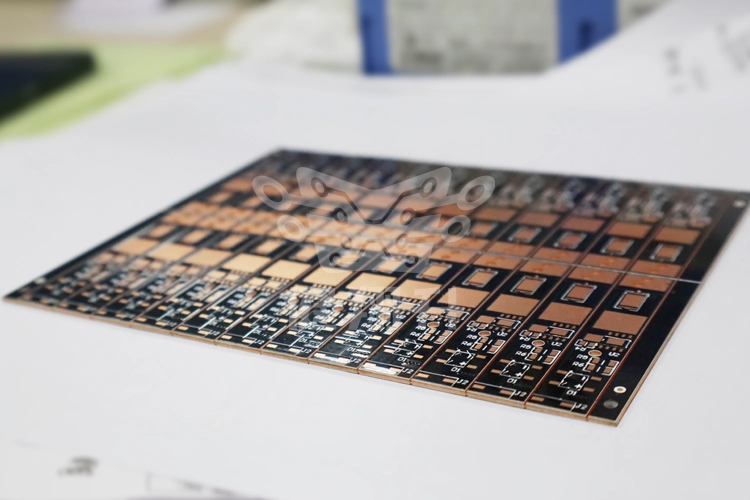

热电分离就是冲这个矛盾来的:导电层负责载流,金属体负责散热,两者拆开设计,热量不必再穿过承载电流的那层厚铜。充电桩模块、储能 PCS 这类大电流又带局部热点的场合,它比常规单面铜基更对路,代价是压合次数增加,工序和成本往上走。
有些场合上铜基是浪费
三种情况可以先排除。整板均匀发热、电流也不大,厚铜加散热过孔就够用;对重量敏感的结构,铜的密度是铝的三倍多,换铝基或者铜铝复合更实际;耐压要到几千伏、还要过局部放电,有机绝缘层顶不住,得看陶瓷基板,氧化铝能到 180~220W/m·K,绝缘层本身就是陶瓷。
这几种判断没有统一答案,得看结构空间和成本怎么摆。
工艺上真正卡人的几处
铜基板这类板子软、粘刀,钻孔和铣外形对刀具损耗大,批量做时刀具成本要单独算;绝缘层薄,压合容易出空洞和分层,一旦有空洞,热阻和耐压同时垮;蚀刻这边铜厚不均,线宽跟着飘。
制程范围上,铜基做到 1~10 层、板厚 0.60~4.00mm、铜厚 0.5~4oz 是常规覆盖的区间;层数再往上多走铜铝混合或夹芯结构,压合对位的难度不是按层数线性增加的。
下单前把三个数给全
热源面积和单点功耗,不是整板功率;绝缘耐压等级;结构形式,单面、夹芯、铜铝混合还是热电分离。这三个数给到位,结构基本能定,报价也不用来回改。
询价里常见一句"2kW 电源板,要散热好",这种没法定方案。同样 2kW,热源是一个模块还是一排管子贴着板边,走的路完全不一样。
