PCB孔无铜怎么查?先把钻孔、除胶渣、沉铜、电镀排一遍,查反了多废一批板

发布时间:2026-10-23 15:02:18

切片磨出来整圈没铜,第一反应往往是电镀槽出问题。按经验排,电镀其实是后面那一段。这篇按断口位置分四段说清孔无铜的成因,给出IPC-6012的孔铜厚度判据,也讲厚径比这条总开关在哪。

切片磨出来,孔壁一段发亮一段发暗,或者整圈没上铜,多数人第一反应是电镀槽出了问题。

按经验排,电镀其实排在后面。前面还有钻孔、除胶渣、沉铜三道,任何一道没做到位,电镀那槽再稳也镀不上东西。孔无铜指的是孔壁该有铜的地方没有铜,看着是一个现象,成因分四段。

先看断口在哪,这一步能省半天,切片上铜层的断口位置就是线索。

整圈全无铜,基本是沉铜没活化上,孔壁上根本没长出种子层;孔口一圈有铜、往里越走越薄直到没有,是电镀的深镀能力不够,孔中间镀不进去;孔壁和铜层之间有缝、指甲一挑能撕开,那是除胶渣过头,孔壁被药水咬松了;孔口边缘发毛、树脂腻在壁上,问题在钻孔,孔壁粗糙度不达标或者钻污没除净。

断口看准了,再回去翻那一段的参数记录,比一上来把四道工序全查一遍快得多。

钻孔这一段,毛病藏在孔壁粗糙度里

钻头磨损、进刀太快、一叠板压得太厚,都会让孔壁挂上树脂腻污。这层腻污盖在铜面上,沉铜的药水碰不到孔壁,活化自然上不去。

现场有个好用的判断:同一叠板里,越靠下那片孔无铜的比例越高,多半是排屑不畅、钻屑糊在孔壁上。钻头寿命也要盯,M8、M9 这类填料重的板材磨钻头很快,一支钻头能打的孔数比常规 FR-4 少一大截。

除胶渣是把双刃剑

去不干净,腻污留着,沉铜附着不上,还是孔无铜;去过头,孔壁的树脂被咬出深坑,铜层填不满,看着有铜,实际一撕就掉。这两种在切片上长得不一样,前者是没铜,后者是有铜但结合力差。

高 Tg 板和无卤板对这套药水更敏感,参数不能跟常规板共用一套。

沉铜和电镀,责任常常被判反

沉铜是化学镀,靠活化钯在孔壁上起反应,先长一层很薄的种子层。药水浓度、温度、负载量任何一项偏了,孔中间就容易漏镀。整批板孔无铜的时候,先看这一批的沉铜记录,比先拆电镀槽靠谱。

电镀是电镀,厚径比是总开关。板厚除以孔径超过 8:1,孔中间的电流密度就掉下来,镀层从孔口往中间越来越薄,超过 10:1 得改脉冲电镀,或者加辅助阳极。有些板子孔口铜厚够、中间只有几个微米,就是这么来的。

厚度够不够,IPC-6012 里是有数的

孔壁上到底要多少铜,不是凭手感。IPC-6012 按产品等级分开写:Class 2 要求孔壁铜厚平均不低于 20μm、任意一点不低于 18μm;Class 3 收到平均 25μm、任意一点 20μm。切片上沿孔壁取几个点取平均,再单看薄的那一点,两个都得过。

这也是为什么"看着有铜"不等于合格。孔口那圈量出来 25μm 有余,中间只有几个微米,平均值一拉就下来了。判定顺序反过来的工厂,常常只量孔口就签字,出货后在热冲击下断在孔中间。

查的顺序:

1. 先切片,看断口位置。

2. 断口在孔口,查电镀的深镀能力和这一批的厚径比。

3. 断口是整圈,查沉铜的活化和药水记录。

4. 孔壁发毛或有腻污,回头查钻孔的钻头寿命和叠板方式。

顺序对了,一轮切片基本能定位;顺序反了,四道工序挨个试,一批板就废在里面了。

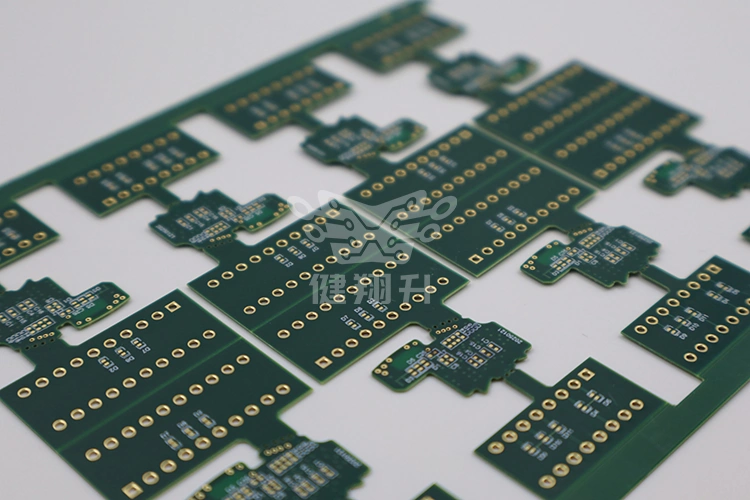

PCB沉金孔
