刚挠结合板（Rigid-Flex PCB）是把FR4刚性区和PI柔性区通过压合工艺做成一体的复合电路板，主要用于空间受限、需要动态弯折或高可靠三维布线的设备。它的核心价值不是“省一根排线”，而是通过一次层压消除板对板连接器，降低接触失效风险，同时提升装配密度和抗振动能力。设计阶段最关键的问题是：弯折半径、刚柔过渡区走线、覆盖膜开窗、叠层对称性和铜箔类型，这些直接决定成品能不能过可靠性测试。

第一部分：什么是刚挠结合板？

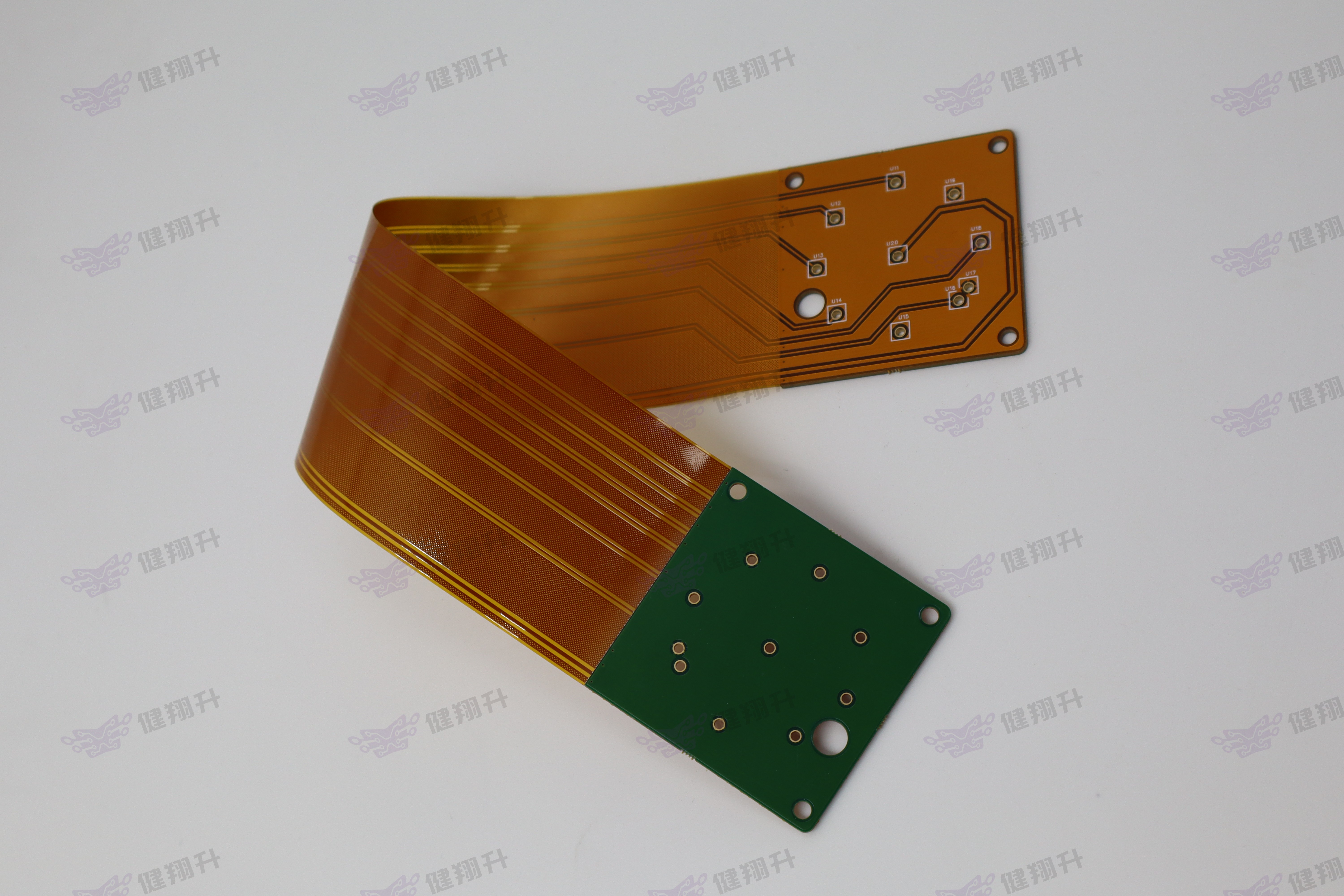

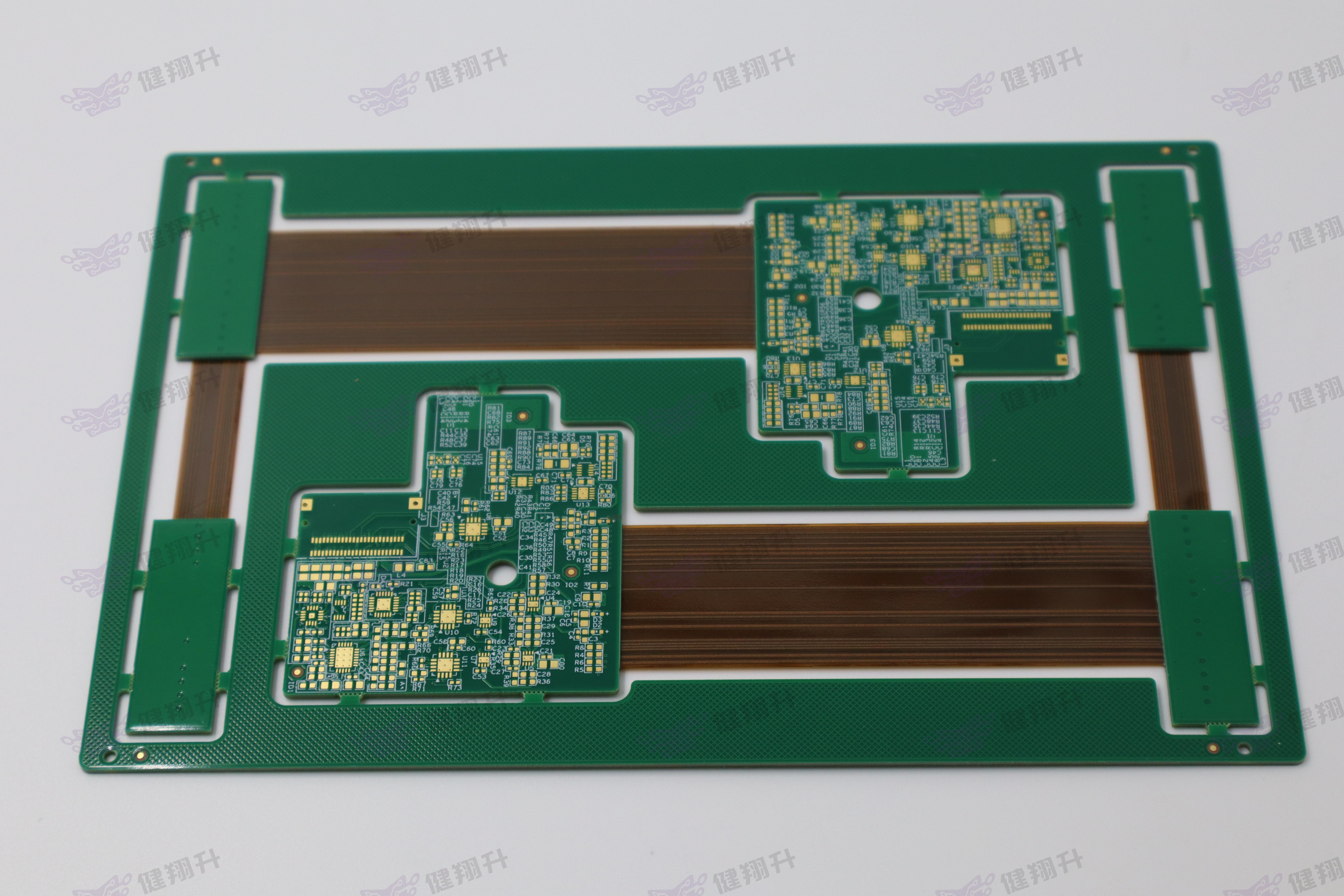

从结构上看，一块典型的四层刚挠结合板可能长这样：上下两层是FR4刚性区，中间柔性区露出PI+铜箔，刚性区负责承载BGA、QFN和连接器，柔性区负责在两个刚性岛之间传输信号并吸收装配应力。根据IPC-2223的定义，刚挠结合板属于柔性印制板的特殊类别，设计和制造既要满足IPC-6012对刚性板的电气要求，也要满足IPC-6013对柔性板的弯折和剥离要求。

和纯FPC相比，刚挠结合板不需要额外补强板来支撑元件区；和硬板+排线方案相比，它省掉了连接器、座子和装配工时，整体厚度也能做得更薄。医疗设备里的内窥镜探头、智能手表的转轴排线、无人机云台控制板、汽车座椅传感器，都是典型应用场景。

→ 刚挠结合板本质是“结构件+电路”的一体化方案，设计时必须同时考虑电气性能和机械可靠性。

第二部分：刚挠结合板核心特点

2.1 三维空间利用率高

产品越来越薄、内部空间越来越紧张，传统硬板+线束方案在Z轴方向上至少要占用连接器高度、线束弯曲半径和固定卡扣三层空间。刚挠结合板可以把柔性区弯折到硬板背面或侧面，整机厚度通常能减少20%–40%。

2.2 可靠性提升是结构级的

连接器是振动环境下的常见失效点。刚挠结合板把板对板连接变成一体式导电路径，焊点和插拔接触面大幅减少，抗振动、抗冲击能力明显优于分立方案。IPC-6013 Class 3级别的产品通常要求通过-55℃~+125℃温度循环和弯折寿命测试。

2.3 设计和工艺门槛高

刚柔交界处是应力最集中的区域，材料从FR4切换到PI，CTE从约17 ppm/℃跳到约50 ppm/℃，如果叠层不对称、铜厚突变或过渡区直角，压合后很容易分层、翘曲或铜箔起皱。这不是设备问题，是设计经验和工艺控制问题。

特点	带来的价值	需要注意的风险
三维布线	节省Z轴空间，适配异形结构	弯折半径和走线方向必须提前锁定
无连接器	降低接触失效，提升抗振性	柔性区一旦损坏无法现场更换
一体化装配	减少装配工时和物料清单	对位精度和压合一致性要求高
高密度集成	支持盲埋孔和HDI结构	成本随层数和孔密度指数上升

→ 刚挠结合板的优势来自结构集成，风险也来自结构集成，设计阶段一步错、量产阶段步步错。

第三部分：为什么客户需要刚挠结合板？

3.1 空间压缩到极限

TWS耳机、智能戒指、医疗导管这些产品内部几乎没有多余空间。刚挠结合板可以把主控、传感器、电池管理放在不同刚性岛上，用柔性区穿过狭窄缝隙互联，比硬板+软排线方案平均节省15%–30%的XY面积。

3.2 动态弯折需求明确

折叠屏手机转轴、笔记本铰链、可穿戴表带这些部位需要反复弯折。普通FPC虽然也能弯，但焊盘和元件都集中在软区，机械强度不够；刚挠结合板把元件放在硬区，只让柔性区承担弯折，寿命和稳定性更好。

3.3 高可靠、免维护场景

汽车电子、航空航天、医疗器械对振动、温度和长期可靠性要求极高。连接器松动、氧化、接触不良这些隐患在刚挠结合板里被消除，因为信号路径完全内嵌在板内。很多客户愿意为这份可靠性多付30%–50%的板子成本。

→ 需要刚挠结合板的信号：空间极度受限、有反复弯折、不能容忍连接器失效、装配工序希望简化。

第四部分：刚挠结合板制造关键技术

4.1 材料选择：不是越贵越好，是匹配最重要

刚性区通常用FR-4或高Tg FR-4，柔性区用聚酰亚胺（PI）薄膜，常见厚度12.5μm、25μm、50μm。粘结材料分有胶和无胶两类：有胶FCCL成本低但胶层在高温下容易老化，适合静态弯折；无胶FCCL粘结力更强、介厚更薄，适合动态弯折和高可靠性场景。

4.2 铜箔类型：压延铜和电解铜不能混用

动态弯折区必须用压延铜（RA Copper），延展率通常≥16%，弯折寿命是电解铜的数倍；静态弯折区可以用电解铜（ED Copper），成本低但延展率只有10%–12%。如果设计阶段没标清楚，板厂按默认材料做，动态区很容易在几千次弯折后断线。

4.3 压合工艺：控制树脂流动和对位精度

刚挠结合板要经历多次热压。关键参数是温度曲线、压力曲线和真空度。温度一般控制在170–190℃，压力200–400 psi，升温速率2–3℃/min。柔性区边缘要预留排气槽，避免气泡；刚性区和柔性区的对位公差通常要求±50μm以内，高精度产品要做到±25μm。

4.4 表面处理与补强

焊接区推荐沉金（ENIG），金厚0.05–0.1μm，镍厚3–5μm，平整度和可焊性都好。连接器插拔区通常要加PI补强板或FR-4补强板，补强板边缘距离刚柔边界一般2–3mm，否则弯折时会在边界处形成应力集中。

→ 刚挠结合板的制造不是单一工艺强就行，而是材料-叠层-压合-检测的全流程协同。

第五部分：刚挠结合板设计十大核心规则

规则1：弯折半径必须按IPC-2223留足

静态弯折最小半径≥5–6倍柔性区总厚度；动态弯折≥10–20倍，高循环场景建议≥50倍。柔性区总厚度是PI+铜+覆盖膜的总和，不是单一PI厚度。半径过小，外层铜箔拉伸应变超过允许值，弯折几次就会开裂。

规则2：弯折区严禁布过孔、焊盘和器件

过孔和焊盘是刚性应力集中点，放在弯折区等于人为制造断线风险。IPC-2223建议过孔距离弯折区至少2.5mm，器件距离弯折边缘至少5mm。柔性区只走线，不贴件，这是底线。

规则3：走线方向垂直于弯折轴

柔性区的走线要尽量垂直于弯折轴线，这样弯折时铜箔主要承受均匀拉伸，而不是局部剪切。平行于弯折轴的长直走线应力集中最严重，能避免就避免。拐角处用圆弧过渡，半径≥3倍线宽。

规则4：叠层必须对称

刚柔过渡区的翘曲和分层，很多都是因为叠层不对称。PI厚度、铜厚、覆盖膜厚度在中心层两侧要尽量镜像。如果一侧是25μm PI+12μm铜，另一侧也要对应匹配，不能一侧厚一侧薄。

规则5：刚柔过渡区用阶梯式或圆弧过渡

从FR4到PI不要突然截断，推荐采用阶梯槽（Step Cut）或圆弧过渡。阶梯槽每级高度差控制在0.2–0.3mm，过渡长度3–5mm，能有效分散应力。直角过渡是分层的高发区。

规则6：覆盖膜开窗余量控制在75±25μm

覆盖膜开窗如果比焊盘小，会压到焊盘；如果比焊盘大太多，裸露铜面积过大，弯折时起翘风险增加。实际经验是单边余量75±25μm比较合适，激光切割时要用CCD视觉定位补偿偏移。

规则7：动态区用无胶PI+压延铜

有胶PI在弯折时胶层容易疲劳开裂，无胶PI结构更薄、更耐弯折。动态弯折区铜厚建议≤18μm，优先用12μm压延铜。超过35μm的铜箔基本只能用于静态弯折或一次性装配弯折。

规则8：铺铜网格化，避免实铜大铜皮

柔性区如果铺实铜大铜皮，弯折时铜箔和PI之间的剪切应力会非常大。建议把地平面改成网格铜，开口率控制在50%左右，线宽和间距各0.2–0.3mm，既保留屏蔽效果又释放应力。

规则9：阻抗控制要跨刚柔区统一建模

FR4的Dk约4.0–4.5，PI的Dk约3.2–3.5，介电常数差异会导致阻抗不连续。差分对从硬区进入软区时，要适当调整线宽或间距。建议用Polar SI9000或类似工具做整板叠层建模，不能只看单一区域。

规则10：预留测试点和工艺边

刚挠结合板单价高、返工难，设计时要预留足够的测试点，特别是关键网络的导通和阻抗测试点。工艺边要足够宽，避免成型时夹伤柔性区。建议首件打样后做弯折寿命和截面切片，确认OK再批量。

→ 十条规则可以浓缩成一句话：柔性区只负责柔性，刚性区只负责刚性，过渡区负责把应力吃掉。

第六部分：深圳PCB供应链优势

刚挠结合板的生产周期通常比普通FR4板长30%–50%，因为涉及多次压合、揭盖、补强和弯折测试。深圳基地的优势在于：原材料库存充足，紧急调货快；工程团队密集，DFM反馈周期短；SMT、测试、组装配套齐全，可以实现PCB到PCBA的一站式交付。

对于研发型客户来说，深圳厂家的小批量快反能力尤其重要。4–6层刚挠结合板打样常规交期5–7天，加急可以压缩到3天以内，而且工程团队能在设计阶段就介入弯折半径、叠层和过渡区优化。

→ 选深圳刚挠结合板供应商，本质上是选产业链响应速度和工程配套能力。

第七部分：实际案例分析

案例1：医疗内窥镜探头——弯折半径留小了

客户做的是一次性医疗内窥镜，柔性区要穿过3mm直径的钢管。为了省空间，设计时弯折半径只留了1.5mm，相当于约5倍板厚。首件弯折测试500次后外层铜箔出现微裂纹，电阻漂移超过10%。后来把柔性区改成单层无胶PI+12μm压延铜，弯折半径增大到2.5mm，弯折寿命提升到3000次以上。

案例2：智能手表转轴排线——刚柔过渡区直角

客户在转轴处用了刚挠结合板，但刚柔边界画成了直角，压合后直角处反复出现分层。DFM评审时建议改成圆弧过渡，过渡长度4mm，并在柔性区边缘加0.3mm排气槽。改完后首批良率从72%提升到91%。

案例3：无人机云台控制板——叠层不对称翘曲

这款板子柔性区在底层，刚性区集中在上层，叠层明显不对称，回流焊后整体翘曲超过1%。重新设计叠层，把柔性区放在中间层，上下刚性区厚度对称，并增加0.8mm FR-4平衡层，翘曲控制在0.3%以内，SMT贴装不再虚焊。

→ 三个案例分别对应：弯折半径、过渡区几何、叠层对称性——这也是设计刚挠结合板最容易踩的三个坑。

第八部分：FAQ

Q1：刚挠结合板和软硬结合板是同一个东西吗？

是的，只是叫法不同。英文Rigid-Flex PCB，行业里有叫刚挠结合板、软硬结合板、刚挠板的，都是指刚性区和柔性区一体的复合电路板。

Q2：刚挠结合板一般能做到多少层？

常见的是2–8层，高端产品可以做到12层以上。层数越多，柔性区厚度越大，弯折半径也要相应增大，成本和良率压力都会明显上升。

Q3：动态弯折和静态弯折怎么区分？

静态弯折是装配时弯一次或几次，之后固定不动；动态弯折是使用过程中反复弯折。动态弯折对材料、半径和铜箔要求更高，必须用压延铜和无胶PI。

Q4：弯折寿命有没有标准测试方法？

参考IPC-TM-650 2.4.3或客户自定义的台架测试。常见做法是固定弯折半径和角度，以1Hz频率循环弯折，每一定次数测一次电阻变化，ΔR/R超过10%视为失效。

Q5：刚挠结合板可以做过孔吗？

可以，但过孔只能放在刚性区或刚性区边缘，不能放在柔性弯折区。柔性区如果必须导通，建议用激光盲孔+电镀填充，且孔位远离弯折中心线。

Q6：补强板有哪些材质可选？

常用PI补强、FR-4补强和不锈钢补强。PI补强最薄、最柔软，适合连接器下方局部增强；FR-4补强支撑力强，适合贴装较重器件；不锈钢补强强度最高，但成本也高。

Q7：刚挠结合板打样周期一般多久？

4–6层常规工艺一般5–7天，复杂叠层或加急可以3–5天。建议预留DFM评审和首件验证时间，不要把设计确认和打样周期压缩得太紧。

Q8：刚挠结合板比硬板+FPC方案贵多少？

通常贵30%–80%，具体取决于层数、柔性区长度、弯折次数要求和批量大小。虽然单板成本更高，但省掉了连接器、线束和装配工时，整机BOM和装配成本可能反而更低。

第九部分：企业能力自然植入

深圳健翔升科技的主营业务覆盖FR4高多层PCB、FPC柔性板、刚挠结合板、金属基板、陶瓷基板、高频高速板、IC载板及透明PCB等全品类制板，配套SMT贴片、DIP插件、BOM配单等PCBA服务。公司在刚挠结合板领域积累了从2层到10层以上的中小批量制造经验，工程团队可在设计阶段介入弯折半径、刚柔过渡区、叠层对称性和阻抗连续性优化。

质量管理体系方面，公司通过了ISO9001、IATF16949、ISO13485、GJB 9001C、UL及RoHS等认证，制程能力支持最小线宽/线距3mil/3mil、多层任意层互联、软硬结合板揭盖成型和弯折寿命测试，能够满足通信、汽车、医疗、工控和消费电子等多行业需求。

→ 对刚挠结合板项目来说，供应商的价值不只是“能做”，而是能在设计阶段帮客户把弯折可靠性前置锁定。

第十部分：总结

选供应商时，重点看三个能力：第一，有没有同类叠构的量产经验和截面切片报告；第二，能不能在设计阶段给出可制造的DFM建议；第三，有没有从PCB到PCBA的一站式交付和测试能力。价格当然重要，但对刚挠结合板这种高集成度产品来说，一次设计返工的成本往往比板子差价高得多。
